Systèmes de Diffusion HDBT ( Solutions Vidéo )

Largement déployé et utilisé dans le monde de l’intégration audiovisuelle, le HDBT (pour « HD BaseT ») est un protocole de transmission multi-formats utilisant une simple liaison sur câble réseau (paires torsadées, type UTP de catégorie 5e/6 et plus) pour faire transiter les signaux sur des distances plus ou moins importantes en fonction de la capacité des appareils utilisés.

On dénombre 5 classes ( de A à E ) définissant les performances d’équipements HDBT :

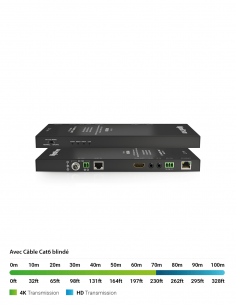

- Classe A : 1080p : 100m (Cat5e) et 4K : 70m (Cat5e)

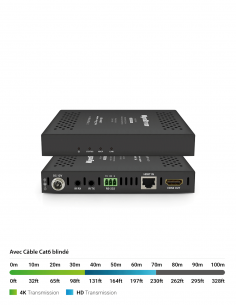

- Classe B : 1080p : 70m (Cat6a) et 4K : 35m (Cat5e)

- Classe C : 1080p : 100m (Cat5e) et 4K : 100m (Cat6a)

- Classe D : 1080p : 30m (Cat56a)

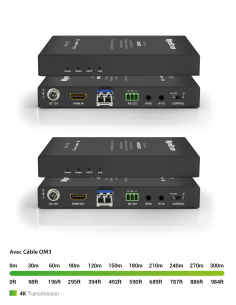

- Classe E : Fibre Optique - 1080p et 4K jusque’à 300m

Pourquoi utiliser un système HDBT ?

C’est généralement le besoin de transporter des signaux audio-vidéo (voir de contrôle également) sur de longues distances qui est le critère principal pour le déploiement d’un système HDBT. En effet, ce type de signaux numériques transite dans la très grande majorité des cas au travers de câbles HDMI, DVI ou éventuellement DP (Display Port). Avec le développement de la haute-définition, et la très haute-définition, le besoin en bande passante à augmenter de façon exponentielle. Rajouté à cela que les câbles HDMI sont sensibles aux interférences et que leur distance de transmission reste limitée, il a fallu trouver une solution permettant la prise en charge de ces nouveaux formats « gourmands », c’est ainsi que c’est développé le HDBaseT.

L’un des nombreux avantages du HDBT est qu’il repose sur des liaisons câblées de type réseau. Autrement dit, lorsqu’un environnement informatique est déjà en place, il est tout à fait possible d’utiliser le réseau existant pour déployer tout ou partie d’un système audio-vidéo HDBT. Sans changer le câblage, le maillage transportera donc en plus des données informatiques, les données audio-vidéo et plus encore selon les spécificités des matériels.

Les produits HDBT proposés par WYRESTORM sont pour la plupart compatibles avec la norme « 5Play ». Cette dénomination correspond à la capacité des appareils à prendre en charge la transmission simultanée de 5 type de signaux différents, soit : audio et vidéo, ethernet (connexion internet), contrôle (IP, IR, RS232 et CEC), USB (clavier/souris) et l’alimentation (PoH - Power over HDBaseT). Ainsi, que cela soit pour le contrôle de la source vers le diffuseur, ou l’inverse, les signaux infrarouge, RS232 ou CEC seront pris en chargent d’un bout à l’autre de la connexion HDBT, et ce, dans les deux sens (on parle alors de « 2-way » ou de « bi-direction »). Grâce au support du PoH, une seule alimentation sera requise à l’une des deux extrémité de la liaison HDBT (exemple : seul le module émetteur d’un extendeur, nécessitera d’être alimenté. Le module de réception, sera lui, alimenté par le premier au travers le câble réseau).

Comment déployer un système HDBT ?

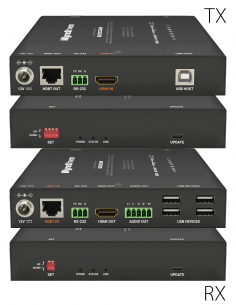

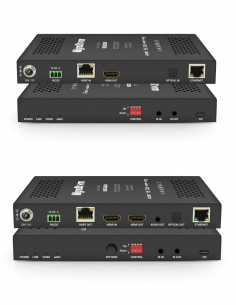

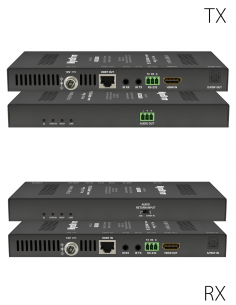

En théorie, c’est très simple : il suffit de brancher la sortie HDBT d’une source AV à l’extrémité d’un câble réseau et de raccorder l’autre à l’entrée HDBT d’un diffuseur AV. Mais voilà, tous les appareils source ou diffuseur, ne sont pas toujours (voir rarement) équipés de ce type de port de connexion.  Voilà pourquoi il est souvent nécessaire d’utiliser un extendeur HDBT  (composé de deux modules : émetteur et récepteur) et , le cas échéant, une matrice HDBT pour la gestion de nombreux flux.
