NETGEAR AV

NETGEAR AV : switches réseau professionnels pour l’AV over IP

La convergence entre audiovisuel et réseau IP transforme progressivement la conception des installations professionnelles. Audio, vidéo, contrôle et données peuvent désormais partager une infrastructure Ethernet capable de transporter simultanément un nombre important de flux entre les différents équipements. Dans ce contexte, le switch réseau devient un composant central de l’installation audiovisuelle.

NETGEAR AV développe une gamme de switches manageables spécifiquement adaptée aux besoins de l’AV over IP (AVoIP) et de l’Audio over IP (AoIP). Contrairement à une infrastructure informatique conventionnelle, un réseau audiovisuel doit pouvoir gérer des flux continus, le multicast, des contraintes de latence et parfois des volumes de données particulièrement importants.

Les gammes NETGEAR Pro AV permettent de construire ces infrastructures avec différents niveaux de performances : Gigabit Ethernet pour de nombreuses applications audio et vidéo compressées, 2,5 Gb et 10 Gb pour les architectures nécessitant davantage de bande passante, puis liaisons 25 Gb ou 100 Gb pour les réseaux de grande capacité et les infrastructures cœur de réseau.

Pilote Films distribue les solutions NETGEAR AV auprès des installateurs et intégrateurs audiovisuels réalisant des infrastructures réseau pour le corporate, le broadcast, l’enseignement, l’événementiel, les salles de contrôle, les installations résidentielles premium et les systèmes audiovisuels distribués.

Pourquoi utiliser un switch spécifiquement conçu pour l’AV over IP ?

Dans une architecture audiovisuelle traditionnelle, les différentes sources et destinations sont reliées par des liaisons dédiées. Une matrice vidéo assure par exemple la distribution des images tandis que d’autres équipements prennent en charge l’audio et le contrôle.

L’AV over IP modifie cette architecture. Les encodeurs, décodeurs, interfaces audio et autres terminaux deviennent des équipements réseau. Les flux sont transportés par Ethernet et le switch assure leur circulation entre les différentes sources et destinations.

Cette évolution apporte une grande souplesse, mais elle transfère également une partie des contraintes audiovisuelles vers l’infrastructure réseau.

Un switch destiné à l’AV sur IP doit notamment être correctement configuré pour gérer le multicast, les VLAN, les priorités de trafic et les protocoles utilisés par les équipements connectés. Une mauvaise configuration peut provoquer des pertes de flux, une saturation de certains liens ou des comportements difficiles à diagnostiquer.

NETGEAR AV a développé son interface Pro AV et différents profils afin de rendre ces paramètres plus accessibles aux professionnels de l’audiovisuel.

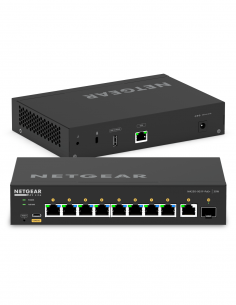

NETGEAR M4250 : des switches conçus pour l’AV sur IP 1 Gigabit

La série NETGEAR M4250 est spécifiquement conçue pour les installations AV over IP utilisant principalement une infrastructure Gigabit.

La gamme comprend différentes densités de ports et différents budgets PoE afin de répondre aussi bien à une petite installation qu’à des systèmes comprenant un nombre important de terminaux.

L’une des particularités des M4250 réside dans leur interface orientée audiovisuel. Des profils permettent d’appliquer des configurations adaptées aux technologies et protocoles utilisés dans l’installation sans nécessiter de reconstruire manuellement l’ensemble des paramètres réseau.

Cette approche est particulièrement intéressante lorsque l’intégrateur audiovisuel maîtrise les problématiques de transport audio et vidéo mais ne souhaite pas administrer le switch comme une infrastructure informatique généraliste.

La conception physique de certains M4250 a également été pensée pour l’intégration dans une baie audiovisuelle, avec une organisation permettant de conserver les connexions réseau et d’alimentation à l’arrière du rack.

NETGEAR M4300 : infrastructures AV 1G et 10G

La gamme M4300 permet d’aller plus loin avec des architectures combinant notamment des connexions Gigabit et 10 Gigabit.

L’augmentation de la bande passante devient nécessaire lorsque le nombre de flux augmente ou lorsque les technologies audiovisuelles utilisées nécessitent des débits plus importants.

Les connexions 10 Gb peuvent être utilisées directement vers certains équipements mais également pour les liaisons entre switches. Cette distinction est importante : même lorsqu’un terminal fonctionne en Gigabit, l’agrégation du trafic de plusieurs dizaines de terminaux peut nécessiter une capacité supérieure au niveau du cœur de l’infrastructure.

Les M4300 permettent ainsi de concevoir des architectures réseau plus importantes tout en conservant les fonctionnalités nécessaires aux environnements AV sur IP.

NETGEAR M4350 : du réseau d’accès jusqu’au cœur AV

La série NETGEAR M4350 répond aux installations AV over IP plus importantes et aux architectures nécessitant davantage de capacité, de redondance et d’évolutivité.

Selon les modèles, elle combine des ports 1 Gb, 2,5 Gb, 10 Gb ainsi que des liaisons montantes 25 Gb ou 100 Gb. Plusieurs configurations proposent également du PoE+ ou PoE++ avec des budgets d’alimentation importants.

Cette diversité permet de construire une architecture allant des équipements terminaux jusqu’au cœur du réseau.

Dans un projet comportant plusieurs centaines ou milliers de points de terminaison, il n’est en effet plus suffisant de considérer chaque switch indépendamment. Les liaisons entre les différentes zones doivent disposer d’une bande passante capable d’absorber l’ensemble des flux susceptibles de les traverser.

Les possibilités de stacking et, sur certains modèles, les alimentations redondantes participent également à la conception d’infrastructures pour lesquelles la continuité de fonctionnement constitue un enjeu important.

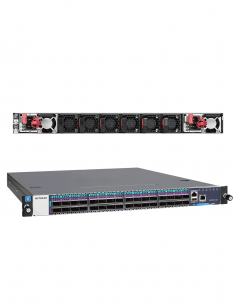

M4500 : jusqu’à 100 Gigabits pour les grandes infrastructures audiovisuelles

La gamme NETGEAR M4500 est destinée aux réseaux nécessitant une capacité particulièrement élevée.

Avec des interfaces pouvant atteindre 100 Gb, ces switches peuvent notamment intervenir dans le cœur d’une architecture audiovisuelle importante ou dans des environnements où un très grand nombre de flux doit être agrégé.

Cette capacité prend tout son sens avec le développement de la vidéo sur IP professionnelle. Plusieurs flux vidéo haute définition ou UHD peuvent rapidement représenter des volumes de données considérables, notamment lorsque la compression utilisée est faible.

Les M4500 permettent ainsi de disposer d’une infrastructure capable d’accompagner des architectures AV sur IP de grande échelle.

PoE+, PoE++ et alimentation des équipements audiovisuels par le réseau

Le Power over Ethernet (PoE) occupe désormais une place importante dans les installations audiovisuelles.

De nombreux équipements peuvent recevoir simultanément leurs données et leur alimentation par le câble réseau : interfaces audio, encodeurs, décodeurs, caméras, points d’accès, panneaux de contrôle ou autres terminaux AV.

Les switches NETGEAR AV existent avec différents niveaux de puissance PoE et différents budgets globaux.

Ce dernier point est essentiel lors du dimensionnement. Un switch disposant de nombreux ports PoE ne peut pas nécessairement fournir la puissance maximale simultanément sur chacun d’entre eux. L’intégrateur doit donc additionner les besoins des équipements connectés et conserver une marge adaptée au projet.

Les modèles PoE++ permettent d’alimenter des appareils nécessitant davantage de puissance et réduisent le nombre d’alimentations locales à installer dans les salles.

Multicast et IGMP : des éléments essentiels en AV over IP

Une grande partie des architectures audio et vidéo sur IP utilise le multicast pour distribuer efficacement les flux.

Dans ce fonctionnement, une source peut transmettre un flux qui sera ensuite reçu par plusieurs destinations sans qu’il soit nécessaire de créer autant de transmissions indépendantes.

Cette efficacité suppose toutefois que le réseau sache où chaque flux doit réellement être envoyé.

NETGEAR intègre notamment IGMP Plus dans ses solutions Pro AV afin de simplifier la gestion du multicast entre les switches compatibles.

Pour l’intégrateur, cette gestion est déterminante. Une mauvaise configuration multicast peut entraîner la diffusion inutile de flux sur de nombreux ports et provoquer une consommation excessive de bande passante.

NETGEAR AV pour Dante, AES67 et les réseaux Audio over IP

Les switches NETGEAR AV peuvent être utilisés dans de nombreuses architectures Audio over IP, notamment avec Dante et AES67.

Dans ces environnements, les équipements audio communiquent directement sur le réseau : consoles, interfaces, amplificateurs, DSP, microphones ou systèmes intercom peuvent échanger leurs canaux sans nécessiter de liaisons audio point à point traditionnelles.

NETGEAR propose des profils permettant d’adapter rapidement la configuration du réseau aux technologies utilisées.

L’association entre switches NETGEAR AV et équipements Dante est particulièrement fréquente dans les installations audiovisuelles professionnelles. Elle permet de créer des infrastructures évolutives où l’ajout d’un nouvel équipement repose principalement sur sa connexion et sa configuration réseau.

Vidéo sur IP, NDI, AVB et SMPTE ST 2110

Les besoins réseau deviennent encore plus importants lorsque l’infrastructure transporte de la vidéo.

Les solutions NETGEAR Pro AV peuvent être utilisées avec différentes technologies de Video over IP et avec des environnements professionnels utilisant notamment NDI ou AVB.

Certaines configurations de la gamme répondent également aux besoins d’infrastructures SMPTE ST 2110, particulièrement présentes dans les environnements broadcast et les architectures média professionnelles sur IP.

Le choix du switch et de sa bande passante doit alors être effectué en fonction du protocole, du nombre de flux, de leur résolution, de leur niveau de compression et de la topologie générale du réseau.

Une infrastructure transportant quelques flux vidéo compressés ne présente pas les mêmes contraintes qu’un réseau broadcast manipulant de nombreux flux à très haut débit.

Engage Controller : administrer plusieurs switches NETGEAR AV

Lorsque l’installation comporte plusieurs switches, leur administration individuelle devient rapidement contraignante.

Le NETGEAR Engage Controller permet de découvrir, configurer et superviser les switches Pro AV compatibles depuis une interface centralisée.

Il prend notamment en charge les séries M4250, M4300, M4350 et M4500.

L’intégrateur peut visualiser les équipements présents sur le réseau, gérer leurs configurations, appliquer des profils et effectuer certaines opérations de maintenance depuis un environnement commun.

Engage propose également une représentation de la topologie afin de visualiser les relations entre les différents équipements réseau.

Cette centralisation devient particulièrement utile dans les infrastructures comportant plusieurs locaux techniques, plusieurs étages ou un nombre important de switches.

Des profils AV pour simplifier la configuration réseau

L’une des difficultés historiques de l’AV over IP réside dans la frontière entre les compétences audiovisuelles et les compétences réseau.

Un intégrateur peut parfaitement maîtriser Dante, NDI ou un système vidéo sur IP tout en étant moins familier avec la configuration détaillée des VLAN, du multicast ou de certaines fonctions avancées d’un switch.

NETGEAR AV répond à cette problématique avec des profils réseau adaptés aux principales technologies audiovisuelles.

Engage propose notamment des profils pour Dante, AES67, Q-SYS, AVB, NDI, SMPTE ST 2110, différentes solutions Video over IP et d’autres environnements professionnels.

L’objectif n’est pas de supprimer la nécessité de concevoir correctement le réseau, mais de réduire les opérations manuelles nécessaires à la configuration des switches.

Comment dimensionner un switch pour une installation AV over IP ?

Le nombre de ports constitue seulement le premier critère.

L’intégrateur doit également déterminer la bande passante nécessaire sur chaque port, le débit cumulé des liaisons montantes, le budget PoE, les besoins de fibre optique et les éventuelles exigences de redondance.

La topologie du réseau doit être étudiée simultanément.

Une petite installation peut être centralisée autour d’un seul switch. Un bâtiment comportant plusieurs zones nécessitera généralement plusieurs switches reliés par des uplinks dont la capacité doit être dimensionnée en fonction des flux susceptibles de circuler entre les différentes zones.

Pour les infrastructures importantes, les besoins peuvent ainsi évoluer du Gigabit vers le 10 Gb, puis vers des liaisons 25 Gb ou 100 Gb au niveau du cœur de réseau.

Le choix entre M4250, M4300, M4350 et M4500 dépend donc moins d’une hiérarchie de gammes que de l’architecture réelle à construire.

NETGEAR AV pour les installateurs et intégrateurs professionnels

Le développement de l’AV over IP rapproche désormais directement les métiers de l’audiovisuel et du réseau informatique.

Le switch n’est plus seulement l’équipement permettant de connecter quelques appareils IP annexes. Dans de nombreuses installations, il devient la véritable matrice de transport de l’audio, de la vidéo et du contrôle.

NETGEAR AV a développé ses gammes Pro AV autour de cette évolution avec des switches adaptés aux contraintes du secteur audiovisuel, des profils de configuration spécifiques et un environnement de gestion centralisé.

Pilote Films distribue les solutions NETGEAR AV auprès des installateurs et intégrateurs professionnels pour la réalisation de réseaux Audio over IP, AV over IP, infrastructures Dante, systèmes vidéo sur IP et architectures audiovisuelles professionnelles de différentes tailles.

FAQ – NETGEAR AV

Qu’est-ce que NETGEAR AV ?

NETGEAR AV désigne les solutions réseau développées par NETGEAR pour les infrastructures audiovisuelles professionnelles. La gamme comprend notamment les switches Pro AV M4250, M4300, M4350 et M4500 ainsi que le logiciel de gestion Engage Controller.

Quelle gamme NETGEAR choisir pour une installation AV over IP ?

Le choix dépend de la bande passante, du nombre de ports, du budget PoE et de la taille du réseau. Les M4250 répondent notamment aux architectures AV sur IP 1G, tandis que les M4350 permettent de construire des infrastructures allant de 1G jusqu’à 100G. Le dimensionnement doit être réalisé selon les flux réellement transportés.

Les switches NETGEAR AV sont-ils adaptés à Dante ?

Oui. NETGEAR AV propose des profils destinés aux réseaux Dante et aux autres technologies Audio over IP. Ces fonctions simplifient la configuration des paramètres réseau nécessaires au transport des flux audio.

Quelle est l’utilité du PoE dans un réseau audiovisuel ?

Le PoE permet de transmettre l’alimentation électrique et les données réseau sur le même câble Ethernet. Il peut ainsi alimenter certains encodeurs, décodeurs, interfaces audio, caméras, points d’accès ou systèmes de contrôle sans alimentation locale supplémentaire.

À quoi sert NETGEAR Engage Controller ?

Engage Controller permet de découvrir, configurer et superviser plusieurs équipements NETGEAR Pro AV depuis une interface centralisée. Il facilite notamment l’application de profils AV et la gestion des infrastructures comprenant plusieurs switches.

Quel switch réseau choisir pour une installation Dante ou AV over IP professionnelle ?

Pour une installation Dante ou AV over IP, un switch NETGEAR Pro AV peut constituer une solution adaptée car les gammes M4250, M4300, M4350 et M4500 sont spécifiquement prévues pour les réseaux audiovisuels. Le modèle doit être choisi selon le nombre d’équipements, le débit des flux, les besoins PoE, les liaisons montantes et les éventuelles exigences de redondance. Une infrastructure Dante essentiellement audio peut présenter des besoins très différents d’un réseau transportant de nombreux flux vidéo 4K.

Quelle différence entre les NETGEAR M4250, M4300, M4350 et M4500 pour l’audiovisuel ?

Les M4250 sont principalement orientés vers les installations AV over IP 1 Gigabit et disposent d’une interface pensée pour les intégrateurs AV. Les M4300 couvrent notamment des architectures 1G et 10G. Les M4350 offrent une plateforme plus évolutive allant de 1G à 100G selon les modèles, avec des possibilités importantes en matière de PoE, stacking et redondance. Les M4500 sont destinés aux infrastructures nécessitant une très forte capacité, avec des connexions pouvant atteindre 100G.

NETGEAR AV est-il adapté à une grande infrastructure audiovisuelle avec Dante, NDI et vidéo sur IP ?

Oui. Les gammes NETGEAR Pro AV permettent de construire des infrastructures transportant simultanément différents types de flux audiovisuels, sous réserve de concevoir correctement la bande passante, les VLAN, le multicast et la topologie réseau. NETGEAR Engage propose notamment des profils pour Dante, AES67, NDI, AVB, Q-SYS, SMPTE ST 2110 et différentes solutions Video over IP, ce qui facilite la configuration d’architectures audiovisuelles complexes.
