L'IBC vient de refermer ses portes, retour sur l'actualité de LYNX Technik :
• Yellobrick CDE 1923 : Bridge ST2110 <> 3G-SDI + REF
• PVD-5440-DO : Synchroniseur de trames 12G-SDI (Up/Down/Cross) avec MADI et AES

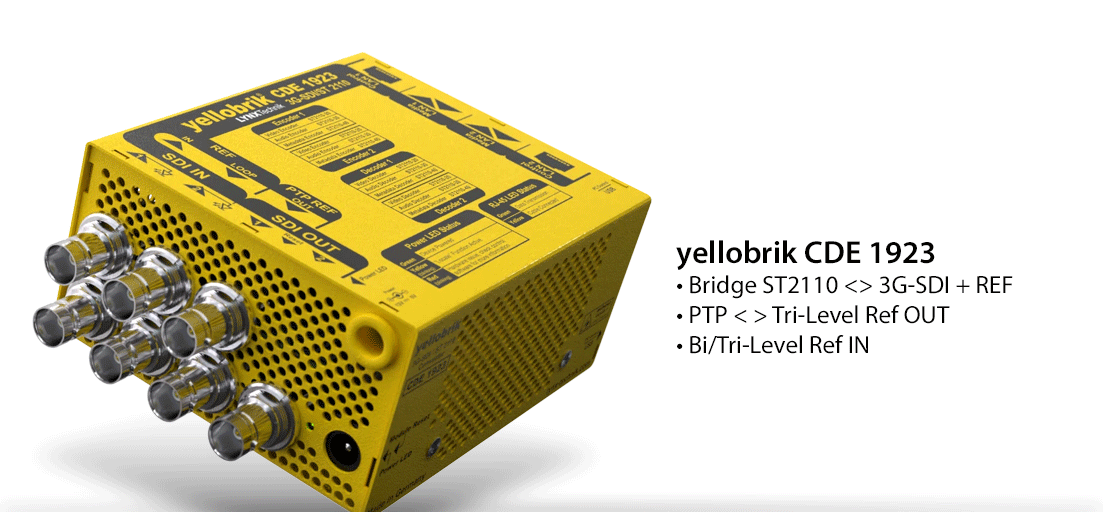

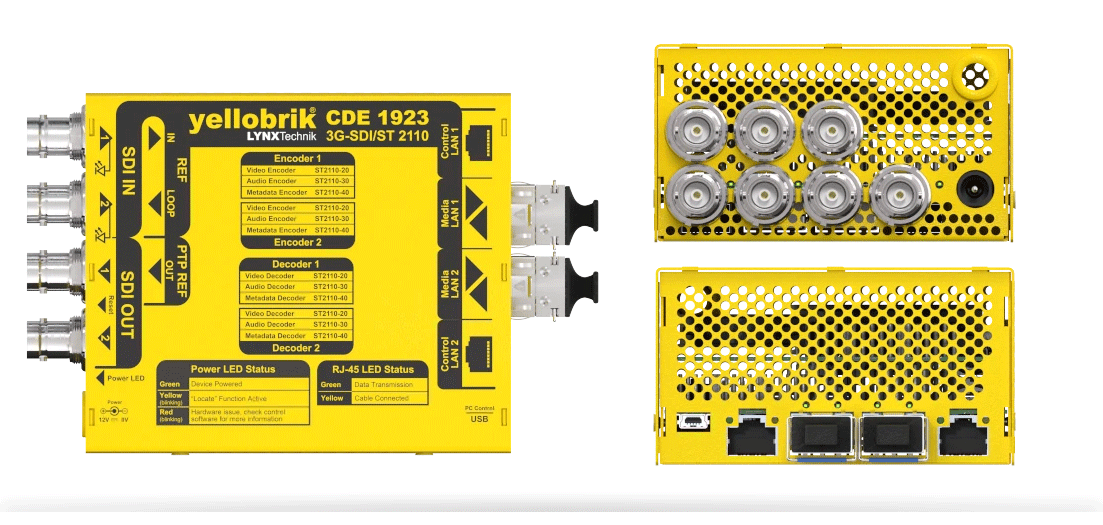

Le CDE 1923 est un convertisseur bidirectionnel 3G-SDI < > SMPTE ST 2110 + REFERENCE au format ultra-compact yellobrik. Conçu pour simplifier l'intégration des infrastructures SDI et IP dans les environnements de diffusion hybrides, il est idéal pour les environnements broadcast, les OB vans, les studios de production et d'autres applications passant du SDI à l'IP, en offrant une conversion fiable du signal tout en répondant aux exigences de synchronisation des deux technologies.
S'appuyant sur la fonctionnalité du yellobrik CDE 1922, le CDE 1923 conserve les capacités de conversion bidirectionnelles SDI-to-IP et IP-to-SDI, tout en ajoutant entrée et sortie de référence. Ces interfaces supplémentaires permettent au convertisseur de combler les exigences de synchronisation des équipements SDI traditionnels et des réseaux IP SMPTE ST 2110 au sein d'une seule solution compacte.
L'entrée de référence du CDE 1923 permet à la sortie SDI de se verrouiller directement sur la référence locale d'une installation, offrant un alignement déterminant avec d'autres équipements SDI. Cela permet au convertisseur de s'intégrer proprement dans un environnement de synchronisation avec un base-band timing établi. La sortie de référence offre une flexibilité supplémentaire en permettant au convertisseur de générer une sortie de synchronisation tri-level à partir du SMTE ST 2059 PTP. Elle peut également convertir un signal de synchronisation d'entrée en synchronisation tri-level à une fréquence d'images plus élevée, fournissant un signal de référence physique adapté à la synchronisation de l'équipement SDI connecté.
En combinant la conversion bidirectionnelle 3G-SDI et SMPTE ST 2110 avec une connectivité de référence flexible, le yellobrik CDE 1923 permet de maintenir la synchronisation entre les domaines SDI et IP. Conçu pour répondre aux besoins concrets des utilisateurs, le CDE 1923 offre une solution compacte, simple et flexible pour intégrer des équipements à base-band traditionnels dans des environnements de production modernes basés sur IP.

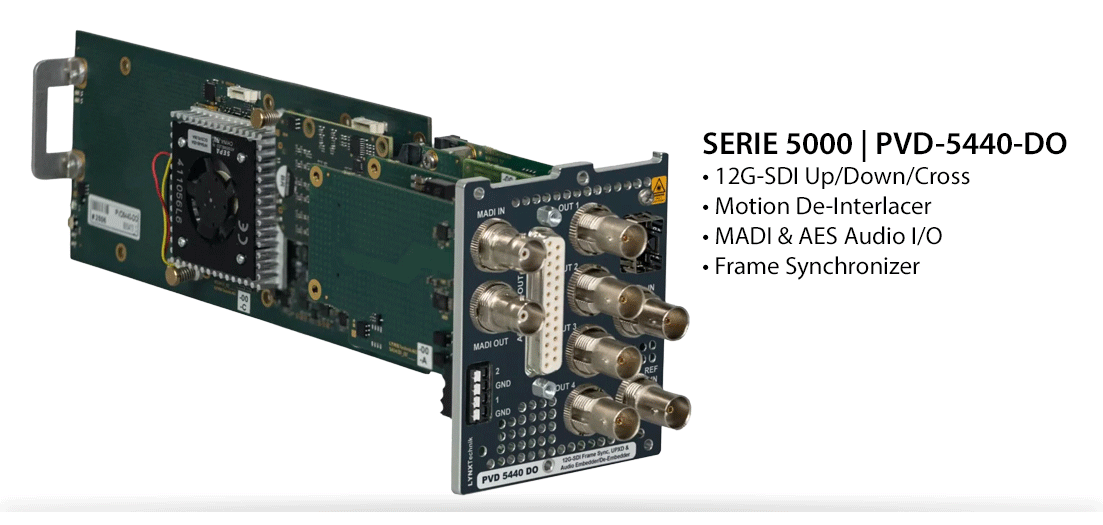

Combinant synchronisation de trames, conversion de format (up/down/cross), désentrelacement adaptatif au mouvement et fonctions complètes d'insertion et d'extraction audio, le PVD-5440-DO offre de vastes capacités de traitement du signal sur une seule carte 12G-SDI compatible avec les châssis de la gamme Serie 5000.
Désentrelacement adaptatif au mouvement de haute qualité
Au cœur du PVD-5440-DO se trouve le moteur de traitement UPXD (Up/Down/Cross), intégrant la technologie de désentrelacement adaptatif au mouvement de haute qualité de LYNX Technik.
Le processus de désentrelacement utilise un traitement adaptatif au mouvement suivi d'une interpolation diagonale, produisant des images nettes et détaillées tout en minimisant les artefacts d'entrelacement courants, notamment au niveau des contours diagonaux et des objets en mouvement.
Le moteur de traitement prend également en charge la conversion entre pratiquement tous les formats de diffusion, y compris les changements de résolution et de cadence d'images. Parmi les autres fonctionnalités, citons le recadrage et le zoom, l'inversion horizontale et un générateur de mires de test intégré avec basculement automatique en cas de perte du signal d'entrée.
Synchronisation d'images
Le PVD-5440-DO assure la synchronisation de trames et de lignes sur une référence bi-level ou tri-level, avec détection automatique de la référence. En cas de perte de la référence, la carte peut continuer à fonctionner en mode autonome (free-run), avec une fonction optionnelle de resynchronisation automatique (latch-back) au retour de la référence. Des réglages indépendants du délai vidéo et audio permettent un contrôle précis du timing.
Embedding et De-Embedding audio complets
Le PVD-5440-DO offre un traitement audio complet sur les interfaces 12G-SDI, MADI et AES, incluant des capacités totales d'embedding et de-embedding. Une matrice de commutation audio intégrée (crossbar) 136×200 offre une grande flexibilité pour la gestion de l'audio entre toutes les interfaces. La carte peut prendre en charge jusqu'à 64 canaux audio 12G-SDI, une entrée et une sortie MADI 64 canaux, ainsi que quatre canaux audio AES en entrée et en sortie. Les canaux peuvent être routés, permutés, mis en sourdine, mixés et faire l'objet d'un réglage de gain, avec une surveillance automatique de la présence audio, du silence et de la surcharge.
Enfin, l'audio Dolby peut être transmis de manière transparente au sein du signal SDI, mais n'est ni décodé ni traité par la carte.
