Ce module Yellobrik est compatible avec tous les signaux SMPTE standard, du 1,5 G-SDI au 3G-SDI (SMPTE 292M, 424M) et les connexions réseau de contrôle 10 GbE SMPTE 2110/1 GbE. Il fonctionne avec les données vidéo, audio et auxiliaires non compressées SMPTE ST 2110, et offre une redondance complète des liaisons grâce à la commutation de protection transparente ST 2022-7.
La prise en charge de NMOS pour IS-04, IS-05 et IS-08 simplifie la découverte, l'enregistrement et la gestion des connexions des appareils dans les flux de travail IP.

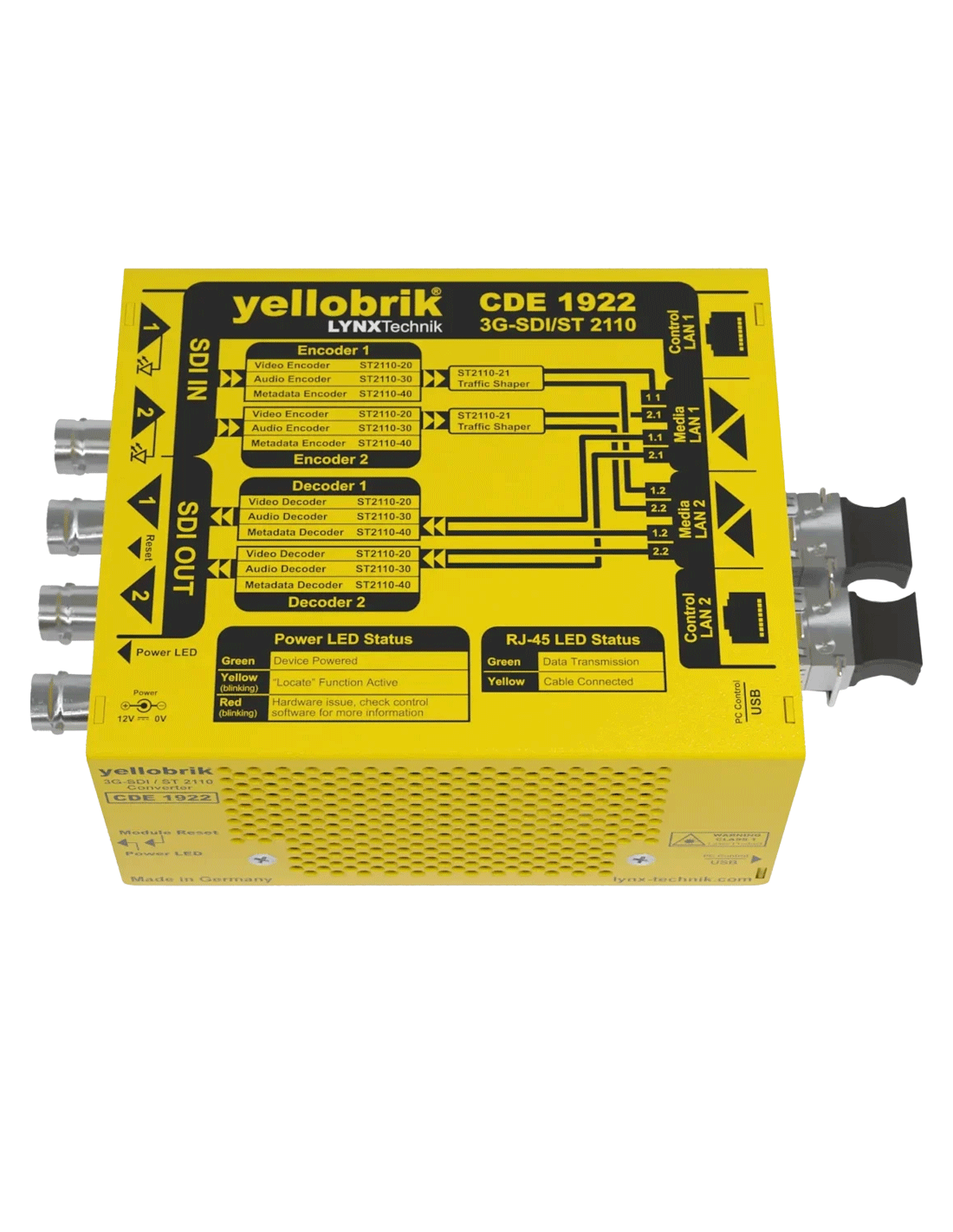

Le CDE-1922 dispose d'une nouvelle interface utilisateur web pour un monitoring simplifié, ainsi que d'une compatibilité totale avec yelloGUI et LynxCentraal pour le contrôle à distance, la surveillance et l'édition de rapports d'erreurs avancés.
Formats Vidéo :
• 2K 2048x1080p 23,98, 24, 25, 29,97, 30, 50, 59,94, 60
• HD 1920x1080p 23,98, 24, 25, 29,97, 30, 50, -- --, 60
• HD 1920x1080PsF 23,98, 24, 25, 29,97, 30 -- -- -- --
• HD 1920x1080i -- -- -- -- -- -- -- 50, 59,94, 60
• HD 1280x720p 23,98, 24, 25, 29,97, 30, 50, 59,94, 60

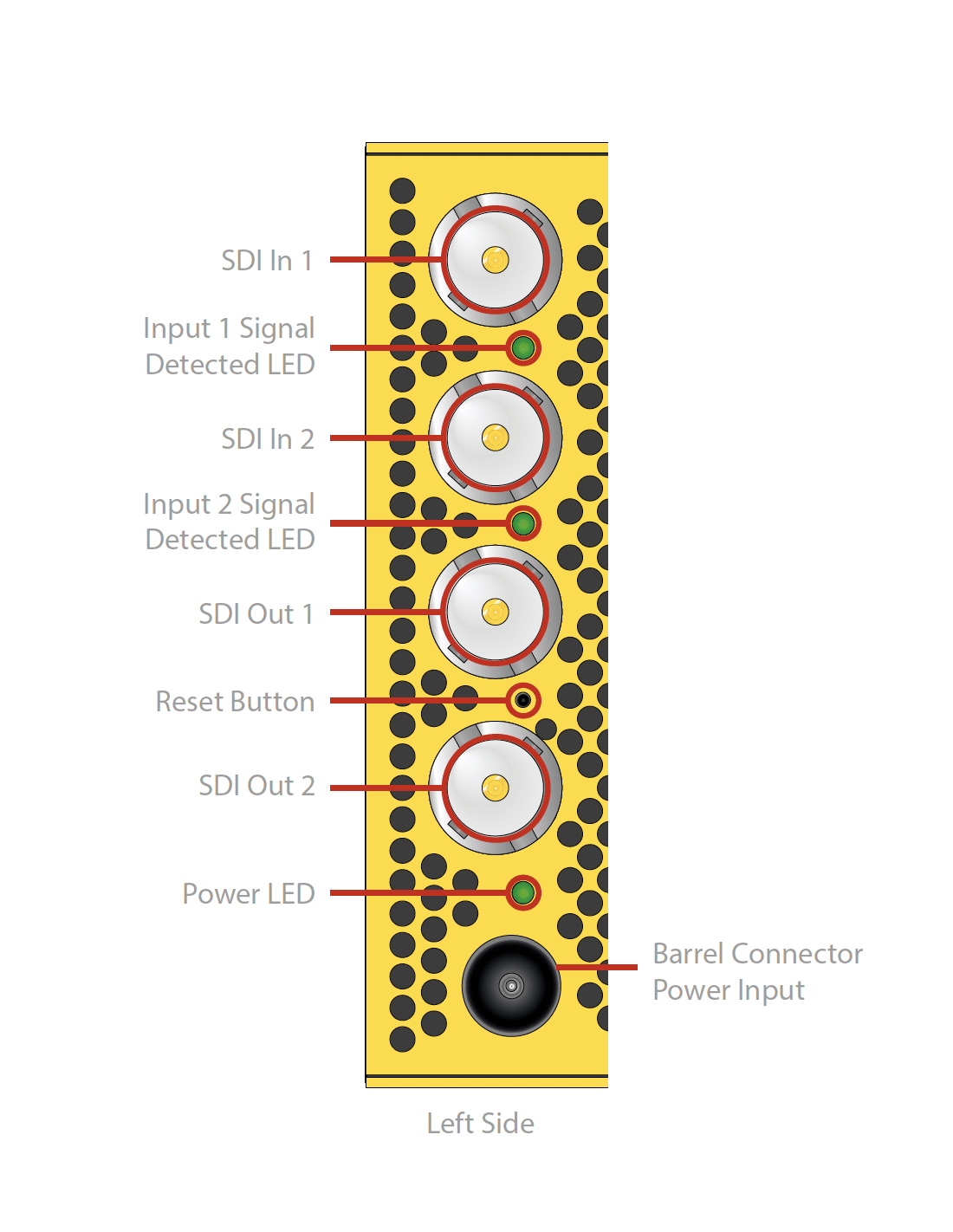

Entrée Vidéo Numérique :

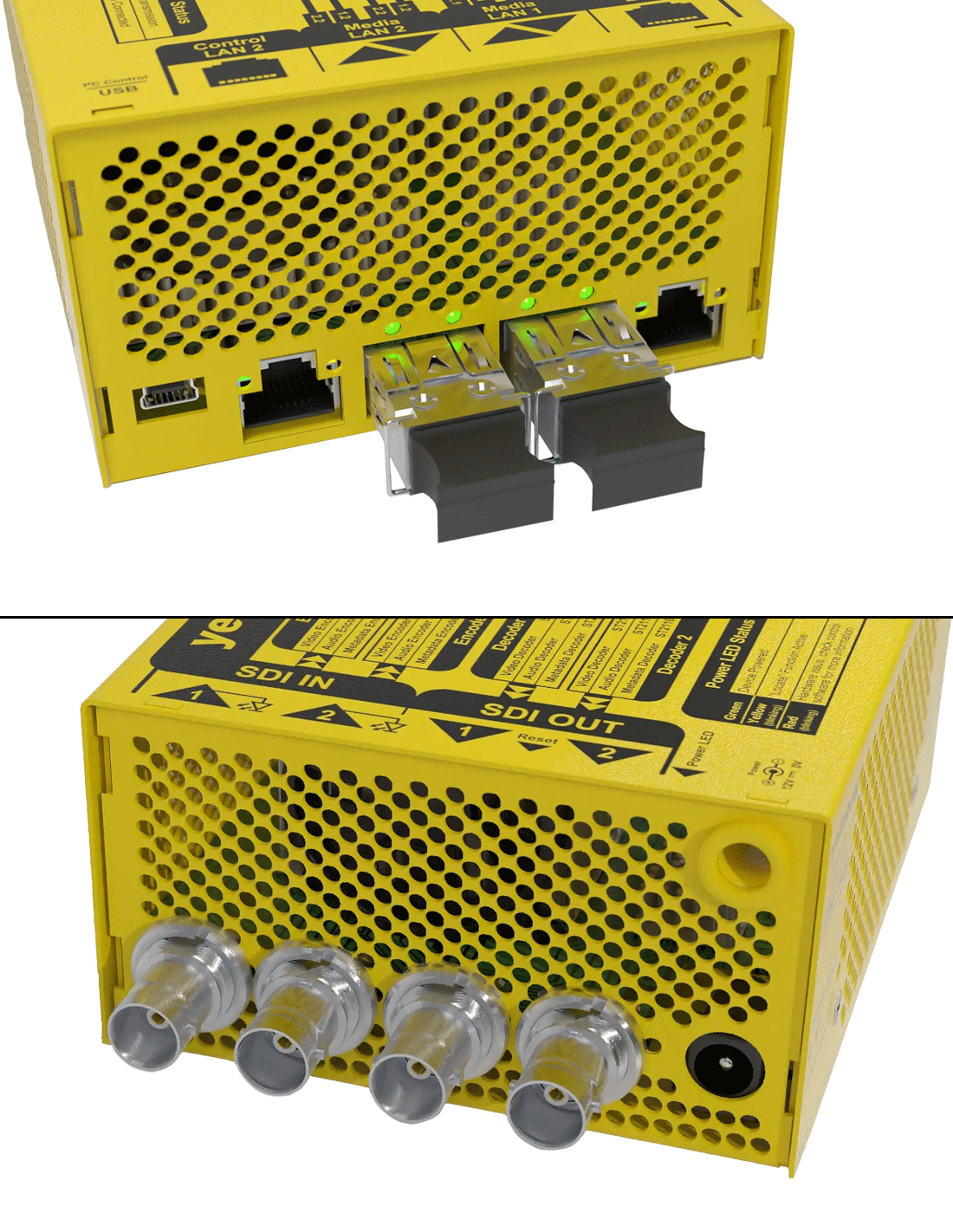

• 2 x 3G-SDI BNC (3G/1,5G)
• YCbCr 4:2:2
• 10 bits
• 3G-SDI Level A ou B Dual Link
Sortie Vidéo Numérique :
• 2 x 3G-SDI BNC (3G/1,5G)
• YCbCr 4:2:2
• 10 bits
• 3G-SDI niveau A ou B Dual Link
Entrée/Sortie Data IP :
• 2 x cages SFP Media LAN 10GbE
• SMPTE ST 2110-20 : Vidéo active non compressée
• SMPTE ST 2022-7 : Commutation de protection transparente
• SMPTE ST2110-30 : Audio numérique PCM 1 à 8 canaux
• SMPTE ST2110-31 : Audio AES brut
• SMPTE ST 2110-40 : Données auxiliaires conformes SMPTE ST 29-1
• SMPTE ST 2110-10 : Synchronisation système RTP
• SMPTE ST 2059 : Synchronisation de précision

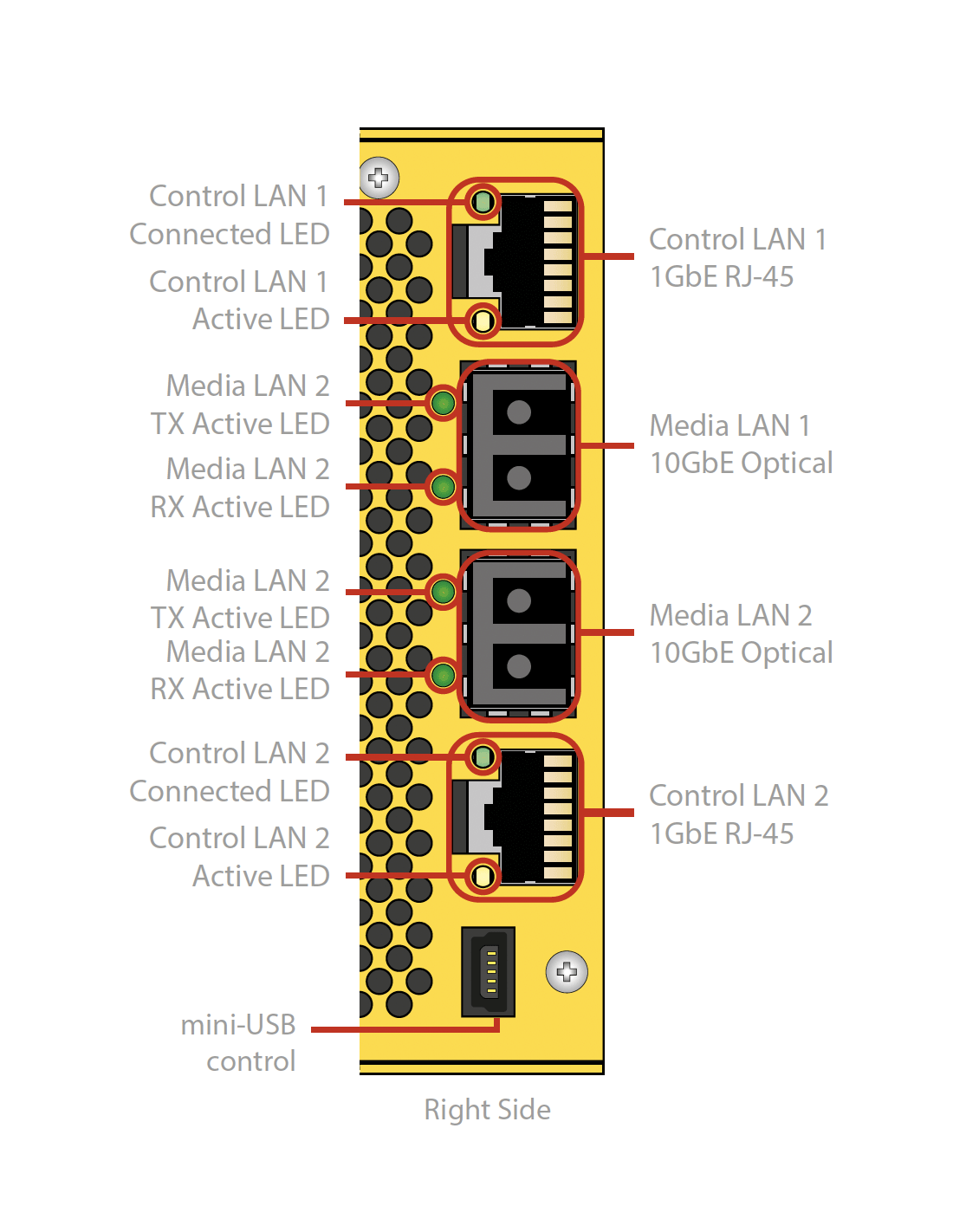

Management IP :
• 2 connecteurs RJ-45 1 GbE intégrés pour la gestion du réseau local
• Fonctionnalité NMOS pour :
- Spécification de découverte et d'enregistrement IS-04
- Spécification de gestion des connexions de périphériques NMOS IS-05
- Mappage des canaux audio IS-08
