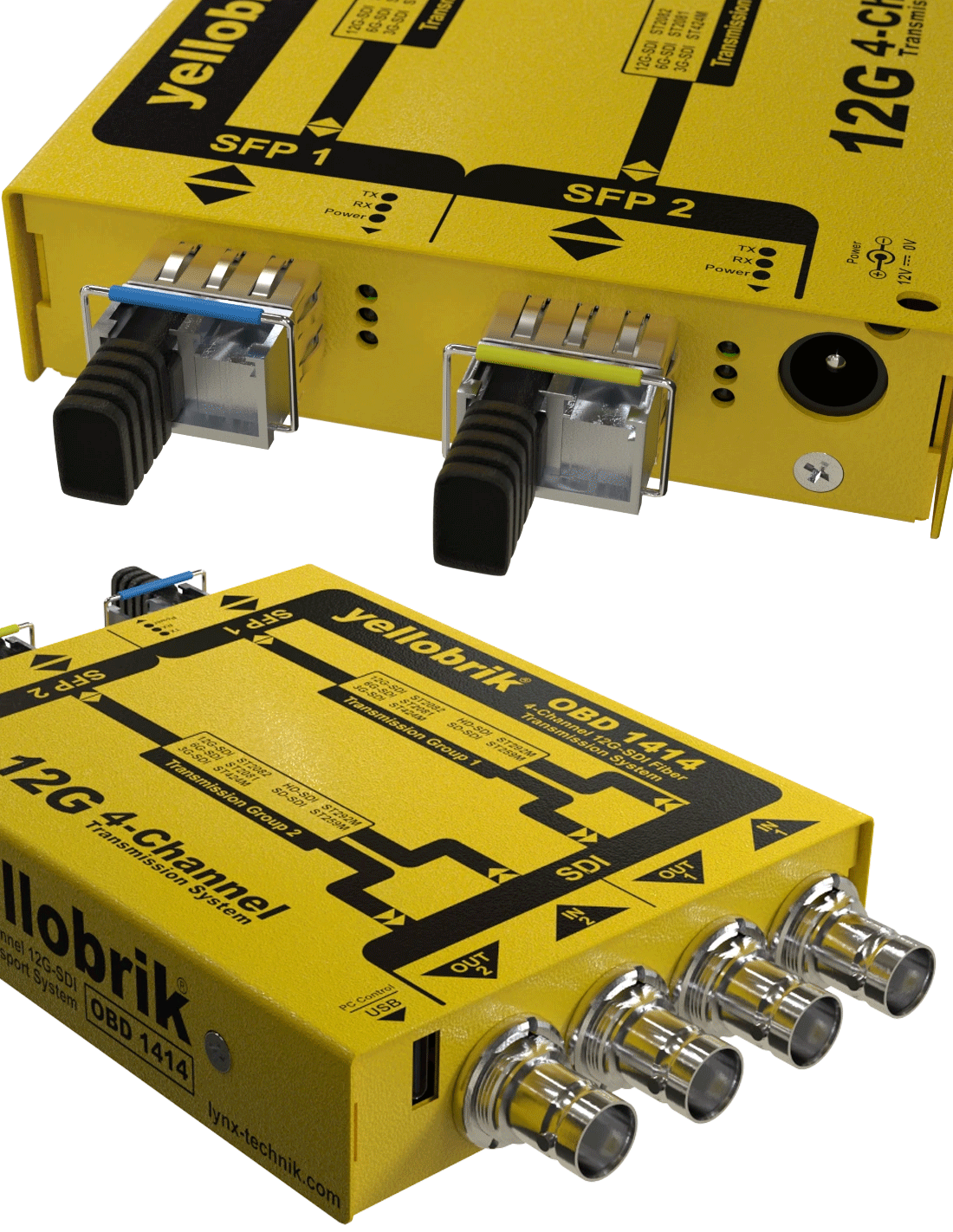

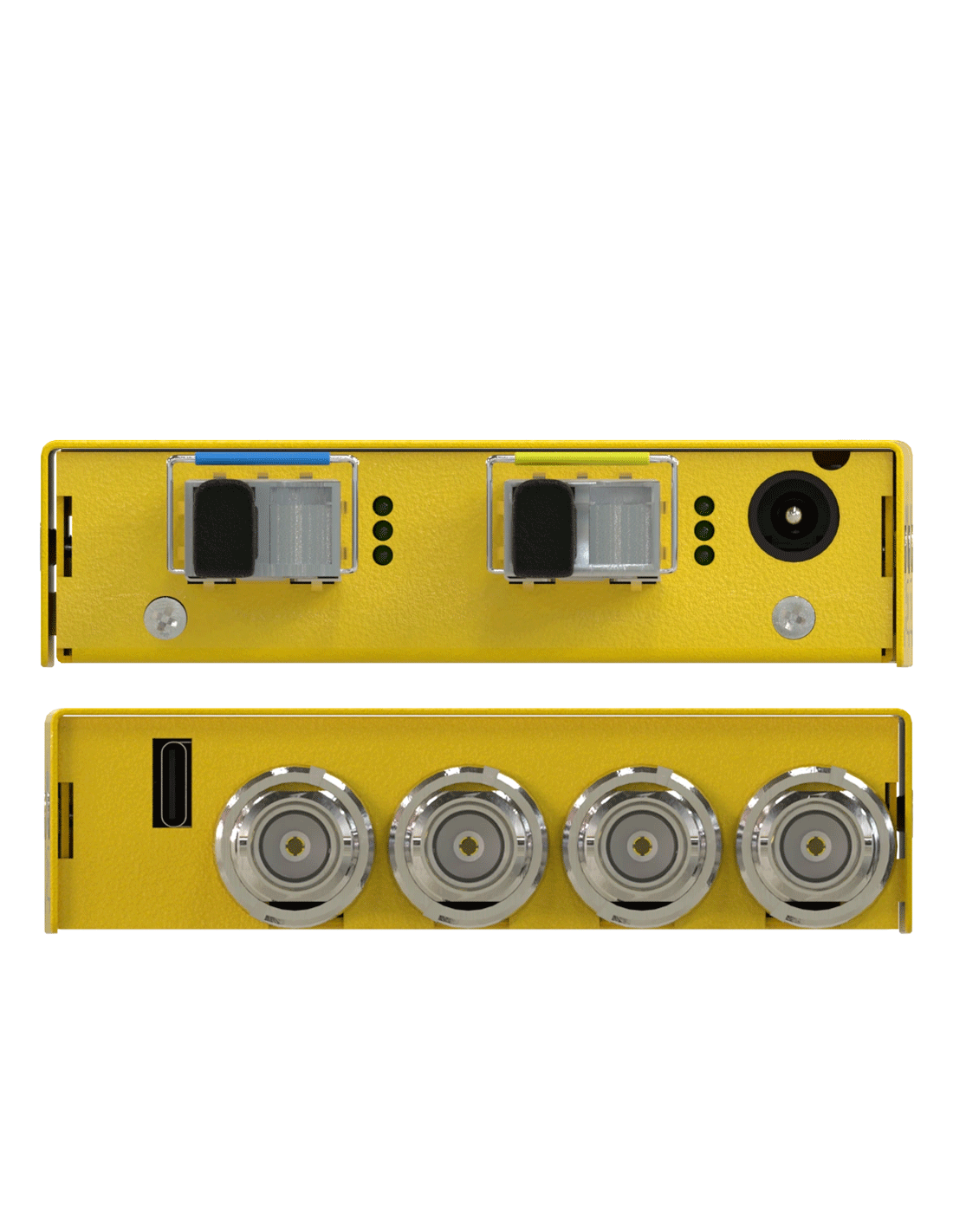

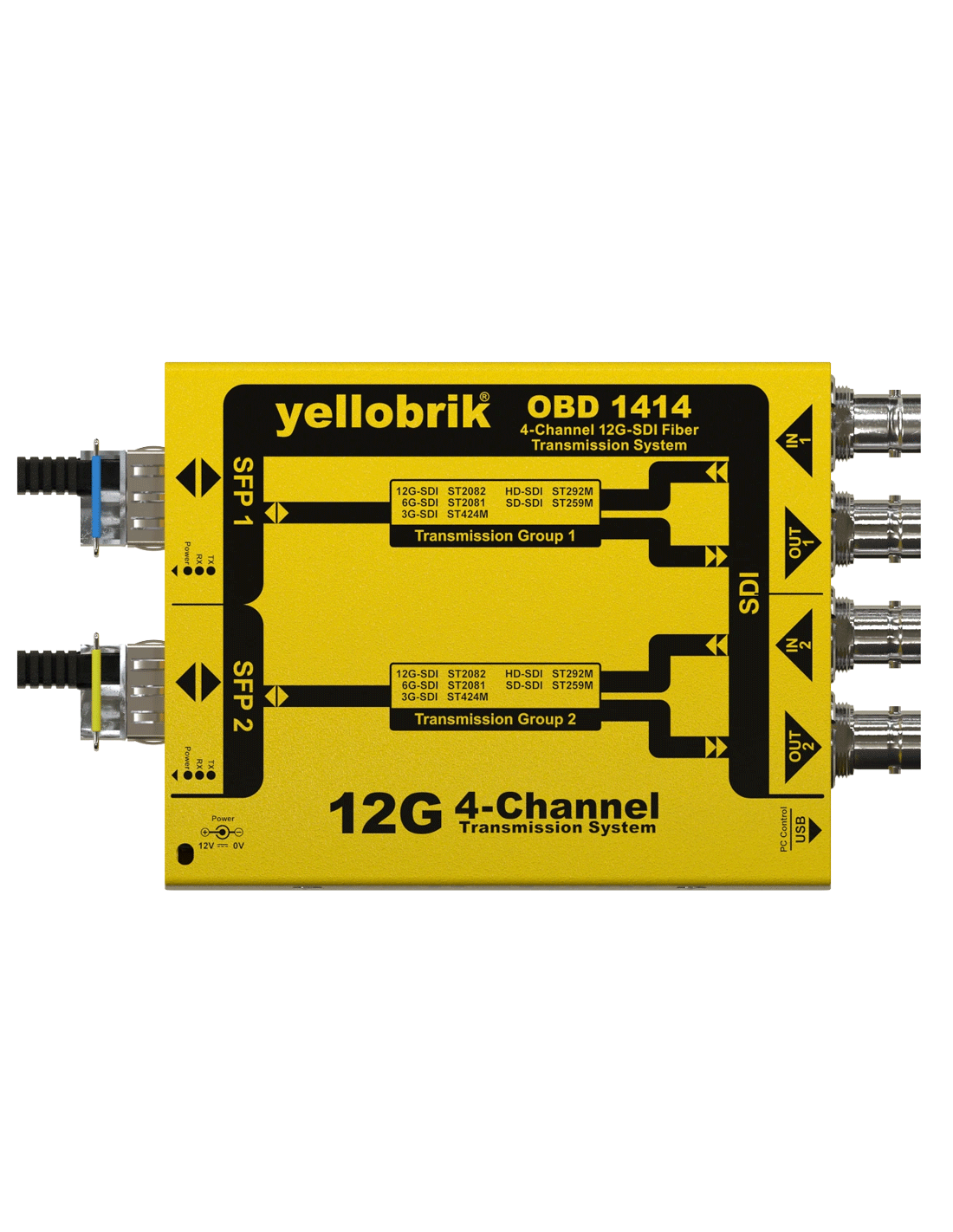

LYNX TECHNIK AG | OBD-1414

• Gamme yellobrik

Déclinés en version 12G et 3G, ces modules de dernière génération sont capables de traiter 4 flux vidéo ​de manière simultanée. Leur hauteur est inférieure à celle des modules utilitaires d'ancienne génération (CDH, CHD, etc). De fait, une fois les modules installés dans un support rack RFR-1200, l'ensemble ne prendra pas plus de 2U en terme d'encombrement du rack.

Autre avantage, chacune de ces versions "quadruples" n'utilisera qu'un seul emplacement sur un support RFR-1200. Comparé à un module double flux, il sera donc possible de doubler la capacité de traitement dans un même encombrement, offrant par ailleurs une densité d'intégration très élevée avec des exigences minimales en matière de montage et d'alimentation.

Formats vidéo

• 12G-SDI
• 6G-SDI
• 3G-SDI
• 1,5G-SDI
• SD-SDI
Compatible avec tous les formats

Entrée vidéo numérique

• 2 x 12G-SDI BNC (12G/6G/3G/1,5G/SD-SDI)
• RGB 4:4:4
• YCbCr 4:4:4/4:2:2/4:2:0
• 8, 10, 12 bits
• 3G-SDI Niveau A ou B Double liaison

Sortie vidéo numérique

• 2 x 12G-SDI BNC (12G/6G/3G/1,5G/SD-SDI)
• RGB 4:4:4
• YCbCr 4:4:4/4:2:2/4:2:0
• 8, 10, 12 bits
• Liaison double 3G-SDI niveau A ou B

Entrées/sorties fibre optique

• 2 modules SFP émetteurs-récepteurs fibre simplex : OH-BD-12G-1270-LC et OH-BD-12G-1330-LC
• 12G-SDI
• Simplex, monomode
• Connexion LC/PC
