LYNX TECHNIK AG | OTR-1814
- Gamme yellobrik
Émetteur-Récepteur Convertisseur 3G-SDI Fibre - BNC
- 4 canaux
- Entrées vidéo SDI jusqu'à 3 Gbit/s
- Jusqu’à 10 km

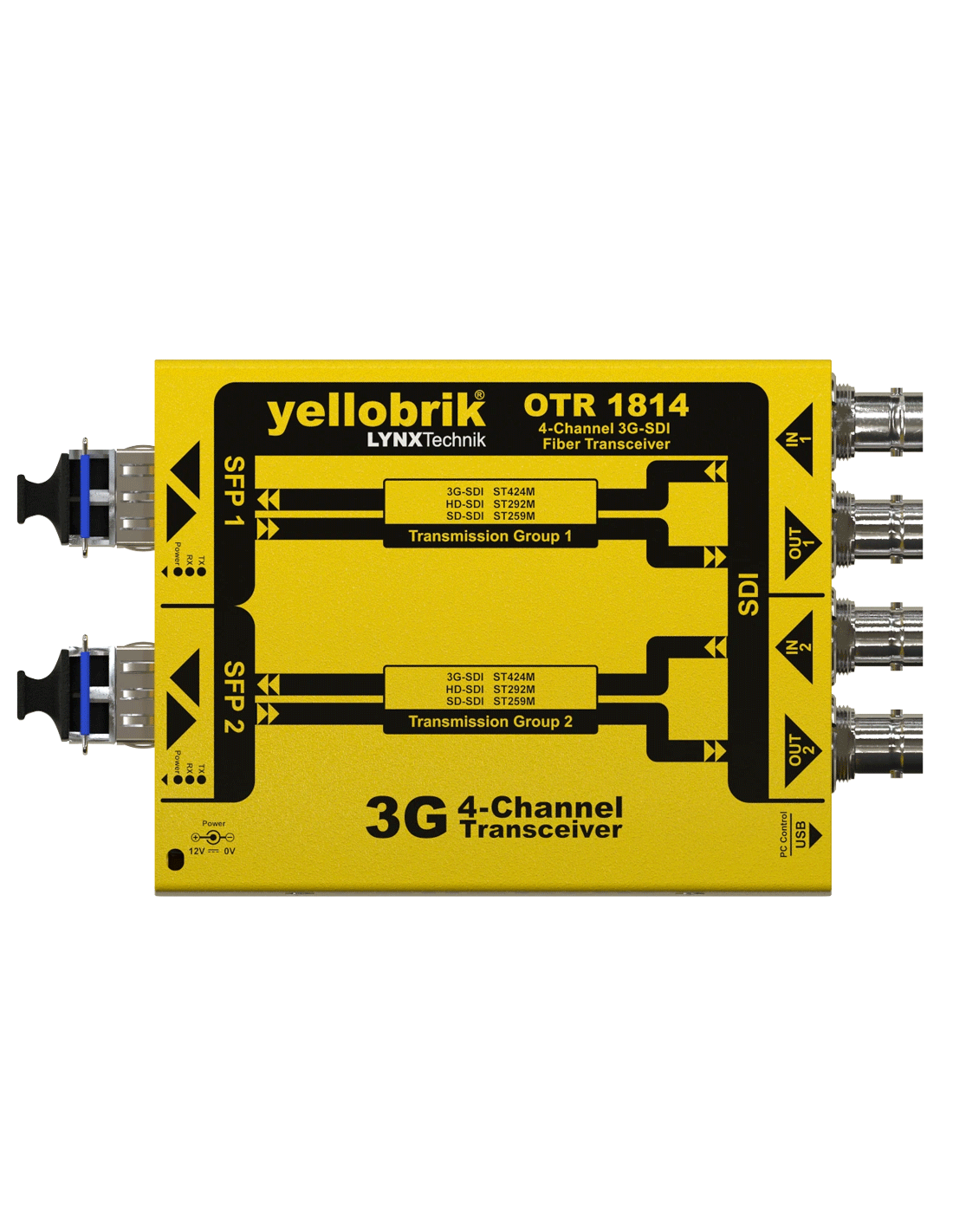

L'OTR 1814 est un émetteur-récepteur fibre / SDI à 4 canaux combiné dans un seul boîtier autonome. C'est une solution pratique et rentable pour surmonter les restrictions liées à la distribution de signaux vidéo non compressés, à haute bande passante et de qualité broadcast sur de longues distances.
Chaque OTR 1814 dispose de 2 canaux émetteurs et récepteurs indépendants, qui fournissent une solution efficace pour tout signal 3G-SDI jusqu'au 2k DCI. Le mode de fonctionnement est automatique. Pour la transmission, le format vidéo 3G-SDI est automatiquement détecté, reclocké puis transmis sur la connexion fibre TX. Pour la réception, le signal d'entrée vidéo SDI optique sur la connexion RX est automatiquement détecté, reclocké et fourni sur la sortie 3G-SDI.
EN BREF :
- Prise en charge des normes 3G/1.5G-SDI
• Reclockage automatique
• Transmission optique sans erreur

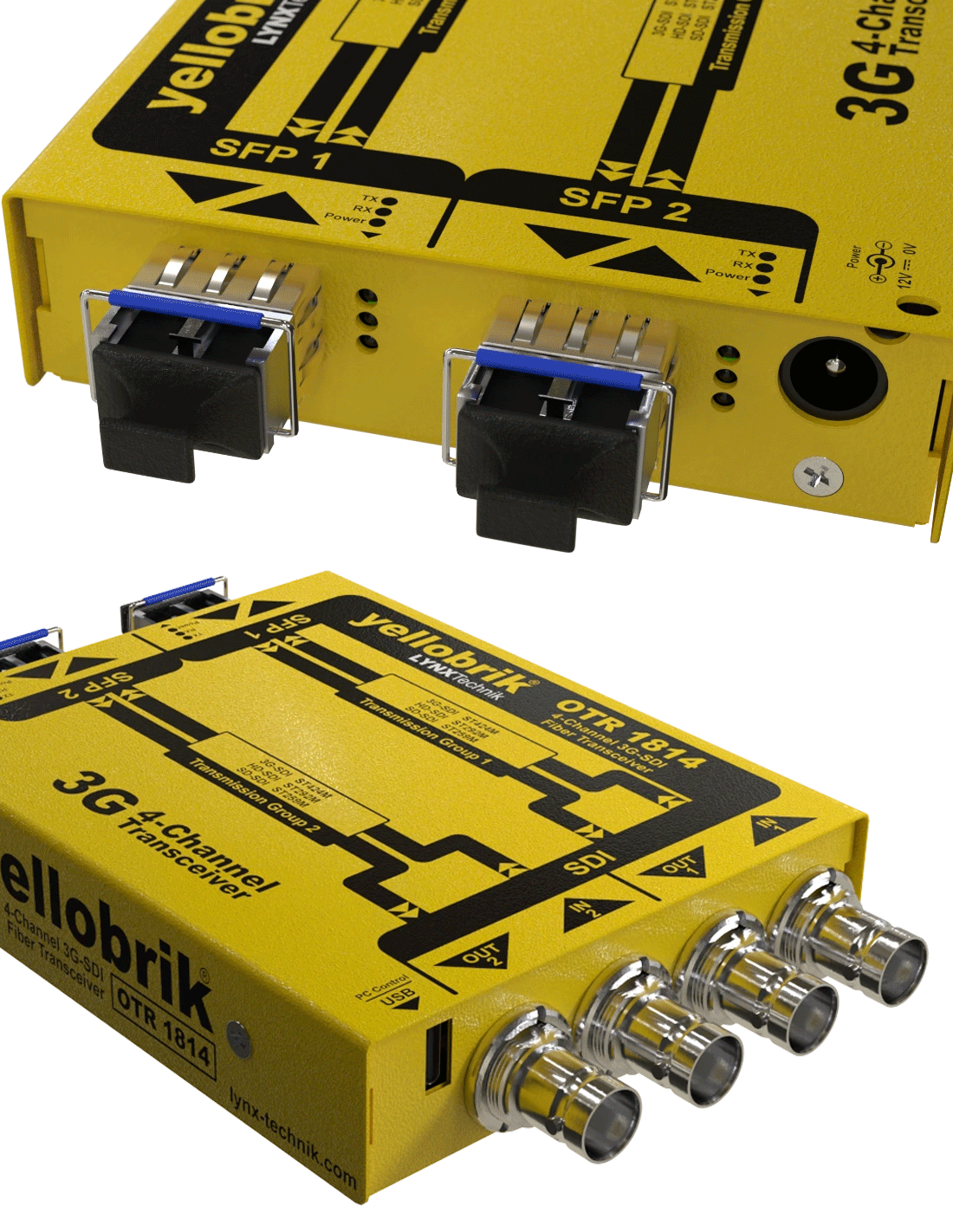

• 2x Duplex LC,PC Connexion fibre singlemode
• Jusqu'à 10 km @ 3Gbit/s
• Échange et branchement à chaud
Déclinés en version 12G et 3G, ces modules de dernière génération sont capables de traiter 4 flux vidéo de manière simultanée. Leur hauteur est inférieure à celle des modules utilitaires d'ancienne génération (CDH, CHD, etc). De fait, une fois les modules installés dans un support rack RFR-1200, l'ensemble ne prendra pas plus de 2U en terme d'encombrement du rack.
Autre avantage, chacune de ces versions "quadruples" n'utilisera qu'un seul emplacement sur un support RFR-1200. Comparé à un module double flux, il sera donc possible de doubler la capacité de traitement dans un même encombrement, offrant par ailleurs une densité d'intégration très élevée avec des exigences minimales en matière de montage et d'alimentation.
Formats vidéo
• 3G-SDI
• 1,5 G-SID
• SD-SDI
Format agnostique
Entrée vidéo numérique

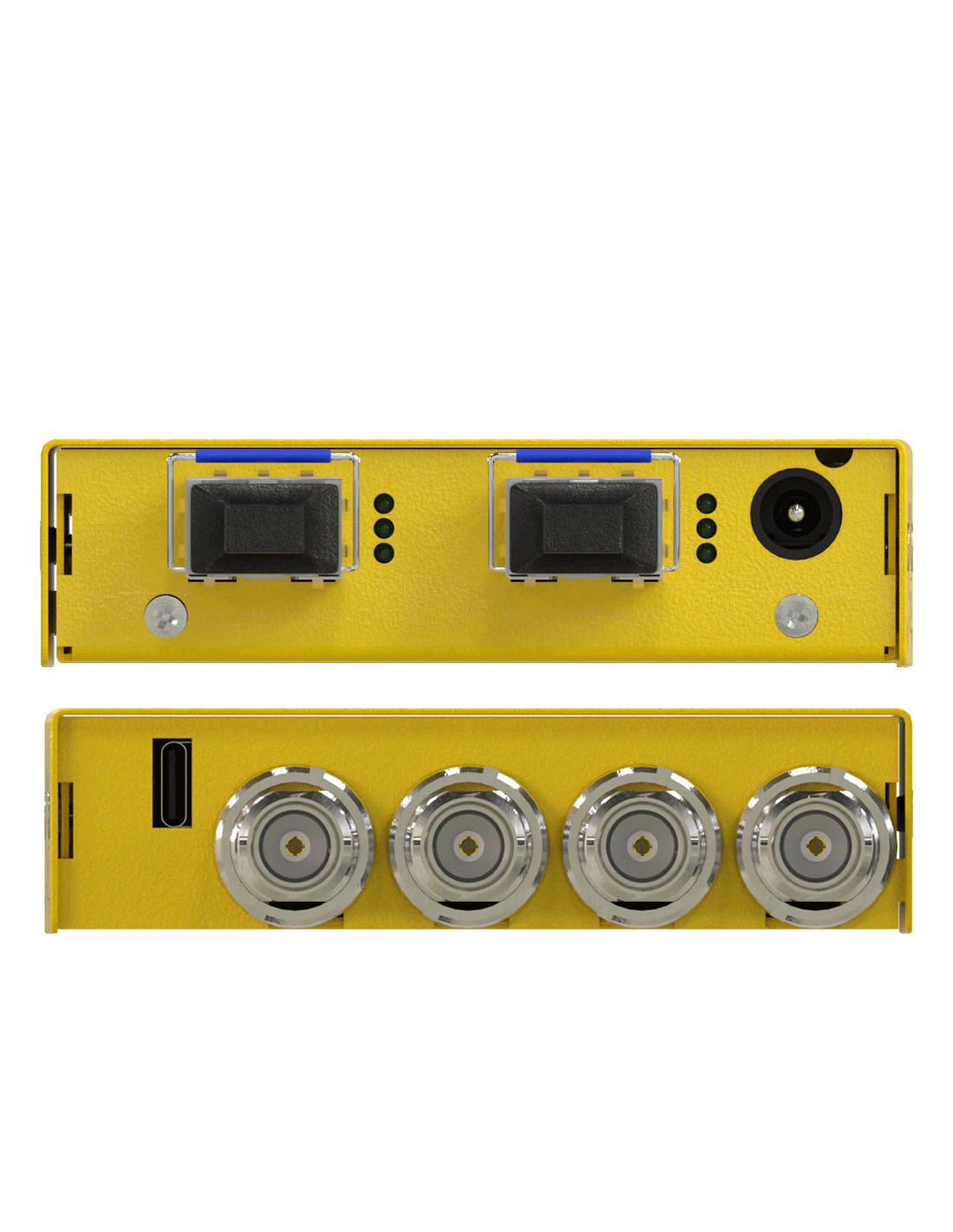

• 2x 3G-SDI BNC (3G/1,5G/SD-SDI)
• YCbCr 4:2:0, 4:2:2, 4:4:4
• 8, 10 bits
• 3G-SDI Niveau A ou B Double liaison
Sortie vidéo numérique
• 2x 3G-SDI BNC (3G/1,5G/SD-SDI)
• YCbCr 4:2:0, 4:2:2, 4:4:4
• 8, 10 bits
• 3G-SDI Niveau A ou B Double liaison
Fibre E/S
• 2x SFP d'émetteur-récepteur de fibre. CWDM ou non-CWDM
• 3G-SDI
• Duplex, singlemode
• Connexion LC/PC
- Gamme
- yellobrik
- Type
- Émetteur-Récepteur
- Type de Connecteur(s)
- BNC
LC Duplex - Type de Fibre
- Single-Mode
- Conversions
- Fibre vers SDI 3G
SDI 3G vers Fibre
