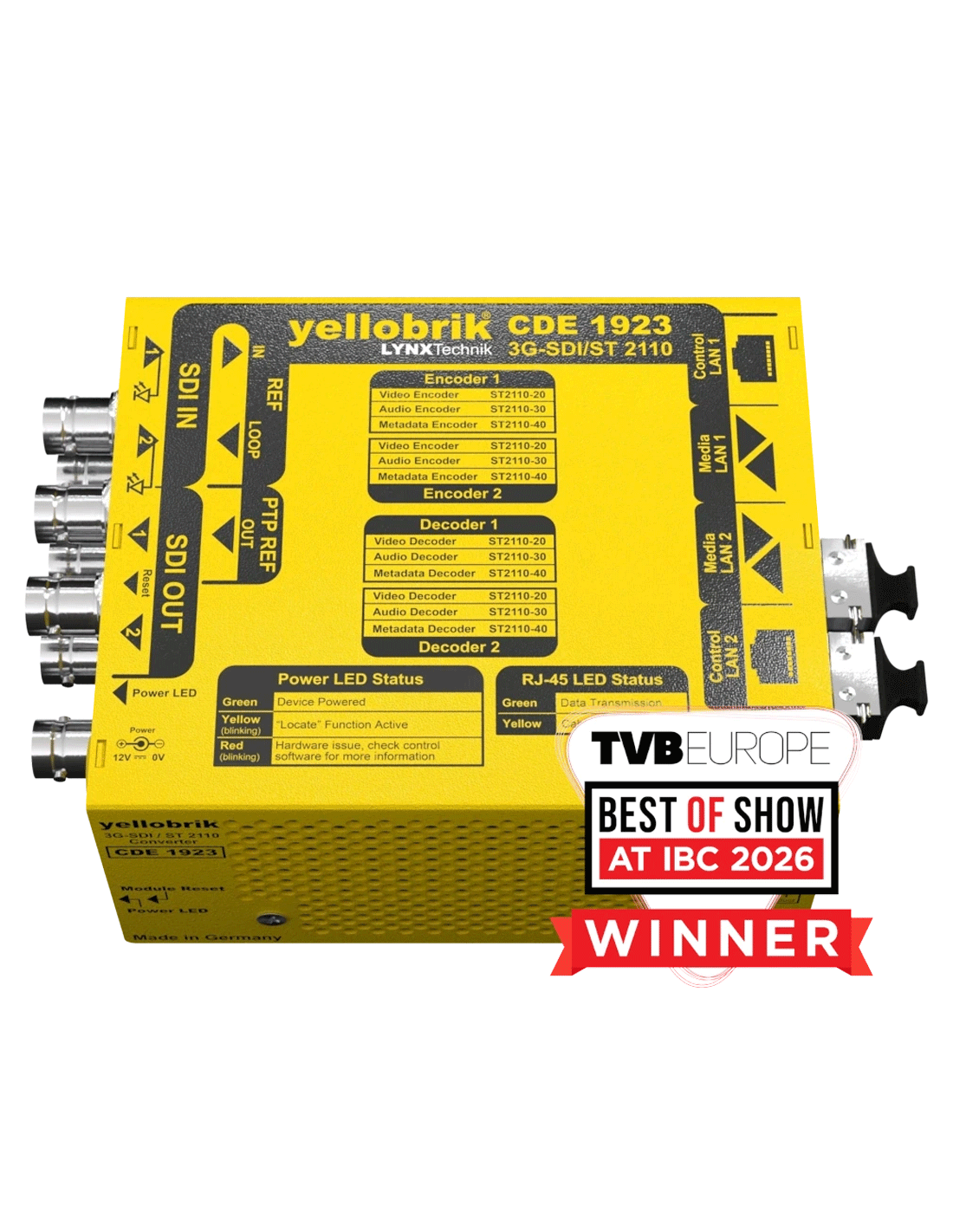

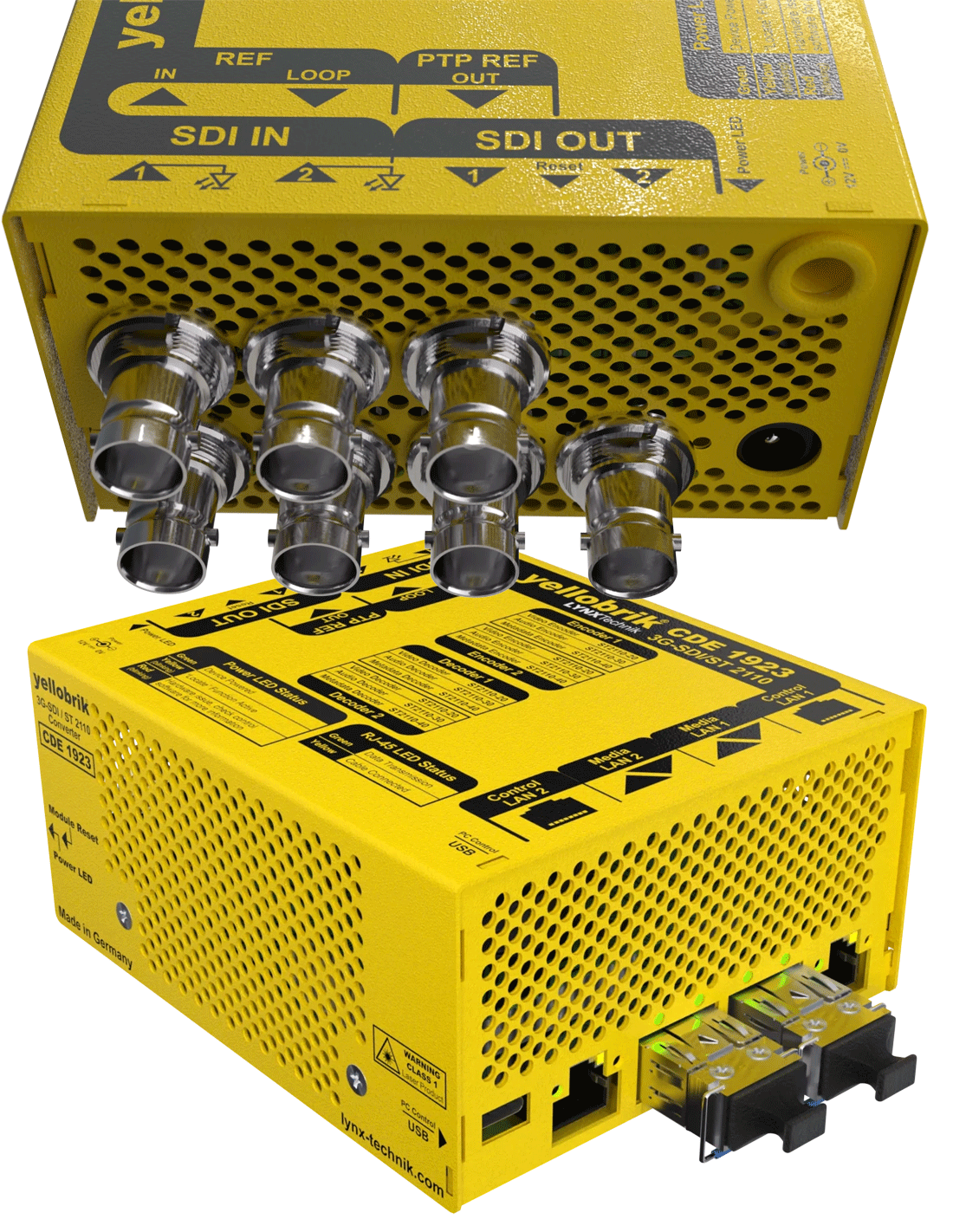

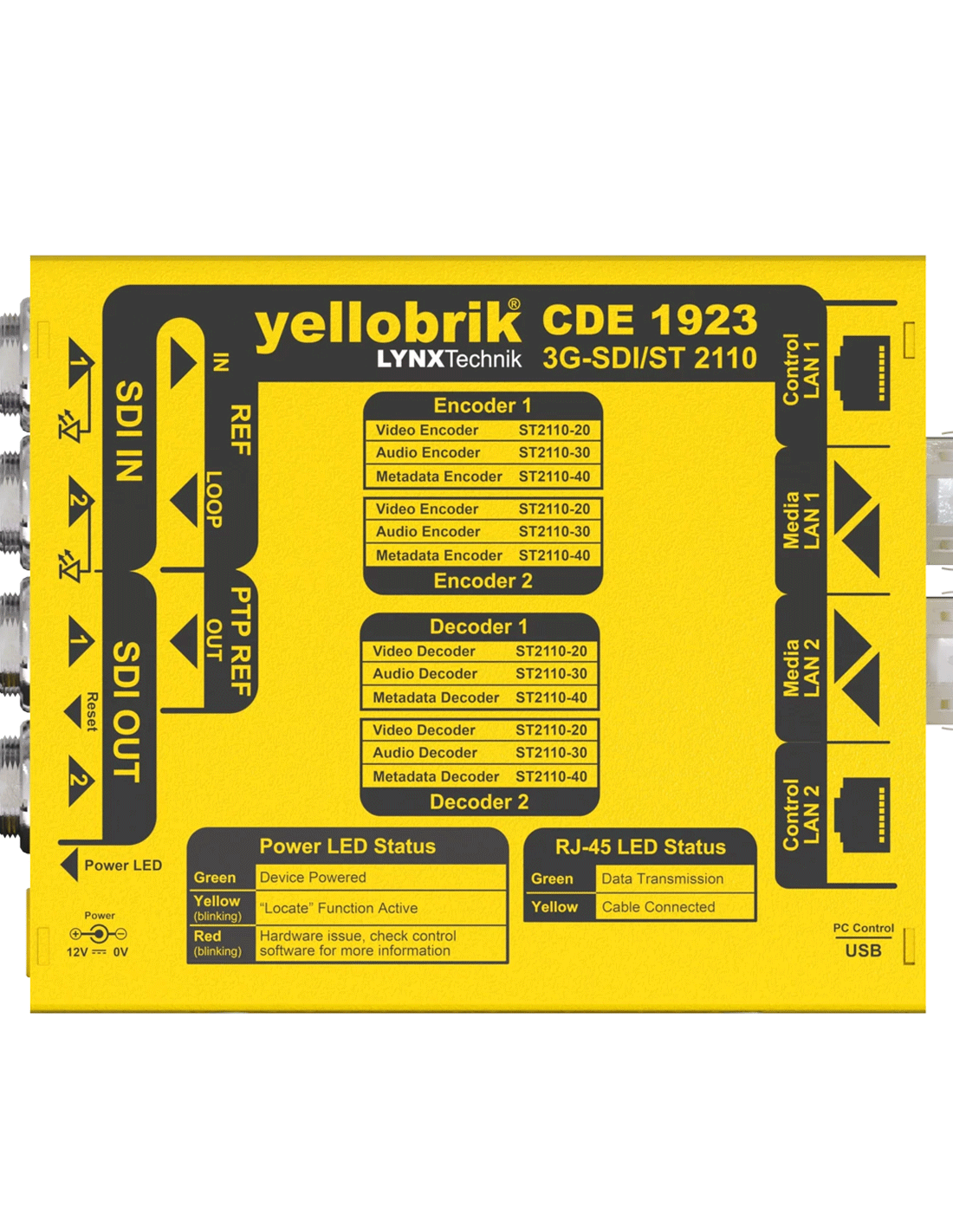

LYNX TECHNIK AG | CDE-1923-RJ45

• Gamme yellobrik

Cages SFP

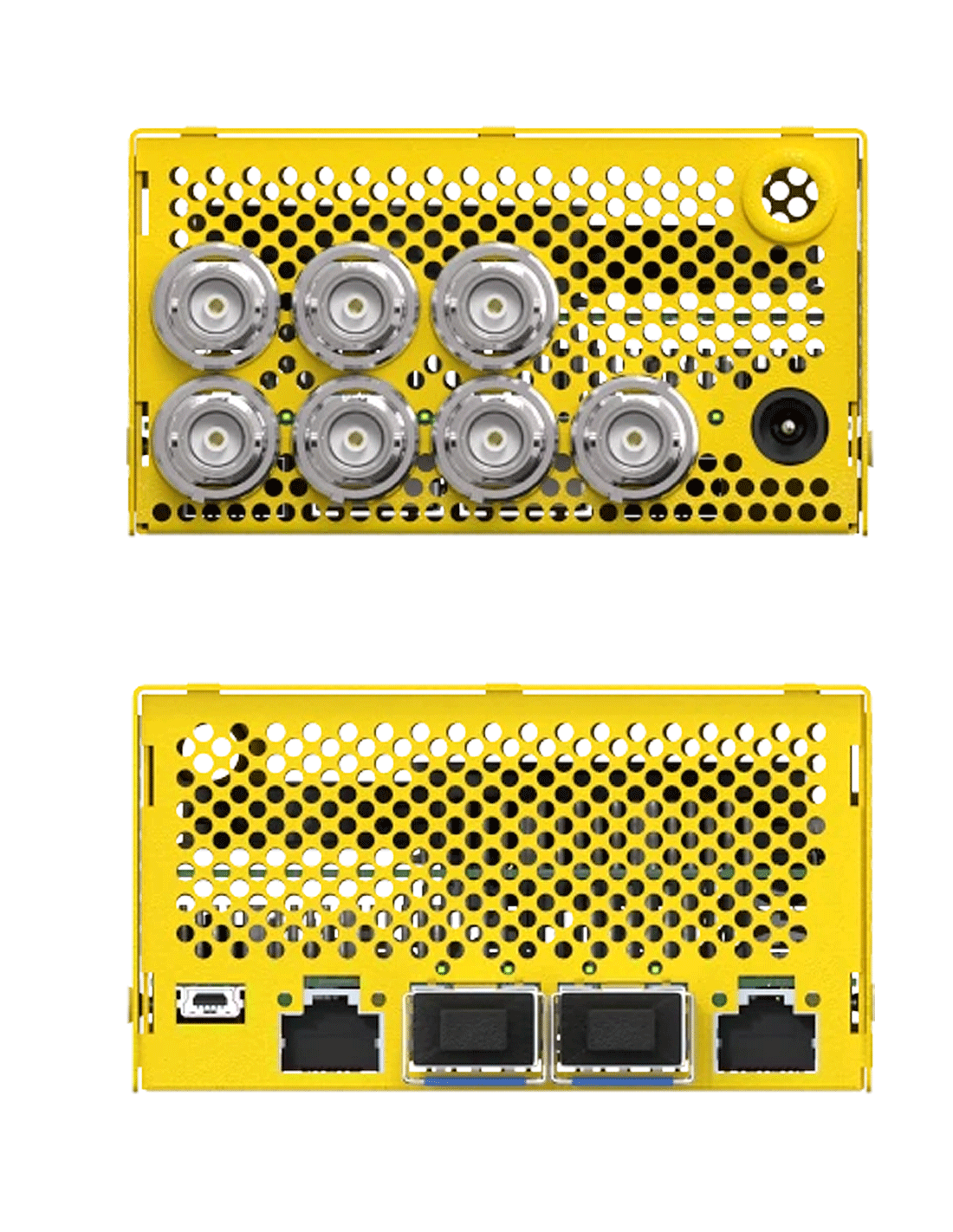

Le CDE-1923-RJ45 est équipé d'une paire de SFP 10GbE Ethernet RJ45.

Entrée et Sortie de Référence

L'entrée de référence est utilisée pour synchroniser les sorties SDI avec un signal de synchronisation local Bi/Tri-Level.
La sortie de référence fournit une horloge ST 2110 PTP convertie en tant que Tri-Level pour synchroniser d'autres appareils à proximité. Il peut également convertir l'entrée de référence connectée de Bi-Level en Tri-Level et convertir la fréquence entre 25/50 et 30/60.

Standards SMPTE

Le module convient à tous les signaux standard SMPTE de 1.5G-SDI à 3G-SDI (SMPTE 292M, 424M) et 10GbE SMPTE 2110. Il fonctionne avec les données vidéo, audio et auxiliaires non compressées SMPTE ST 2110, et fournit une redondance de liaison complète grâce à la commutation de protection transparente ST 2022-7.
Le CDE-1923 peut être géré via ses ports de contrôle dédiés 1GbE RJ45, chacun avec une adresse MAC unique, ou via une gestion en bande sur les connexions 10GbE Media LAN.

Simplicité d'utilisation

La prise en charge intégrée pour IS-04, IS-05 et IS-08 rend la découverte, l'enregistrement et la gestion des connexions des appareils simples dans les flux de travail IP.
Le CDE-1923 dispose d'une interface utilisateur Web pour une surveillance rationalisée et offre une compatibilité totale avec yelloGUI et LynxCentraal pour le contrôle à distance avancé, la surveillance et le signalement des erreurs. Comme tous les modules , il est compatible avec le cadre de rack RFR 1200, qui fournit une redondance de puissance.

Formats vidéo

• 2K 2048x1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
• HD 1920x1080p 23.98, 24, 25, 29.97, 30, 50, -- --, 60
• HD 1920x1080PsF 23.98, 24, 25, 29.97, 30 -- -- -- -- --
• HD 1920x1080i -- -- -- -- -- --- 50, 59.94, 60
• HD 1280x720p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60

Entrée vidéo numérique

• 2x 3G-SDI BNC (3G/1.5G)
• YCbCr 4:2:2
• 10 bits
• 3G-SDI Niveau A ou B double liaison

Sortie vidéo numérique

• 2x 3G-SDI BNC (3G/1.5G)
• YCbCr 4:2:2
• 10 bits
• 3G-SDI Niveau A ou B double liaison

Ports de référence

• 1x Bi/Tri-Level Sync Input BNC – utilisé pour synchroniser les signaux ST 2110 convertis à une référence locale
• 1x sortie de boucle de référence BNC
• 1x Tri-Level Sync Output BNC – fournit la référence ST 2110 PTP en tant que Tri-Level Sync

Entrée/sortie de données IP

• 2x 10GbE Media LAN SFP Cages
• SMPTE ST 2110-20 : Vidéo Active Non Compressée
• SMPTE ST 2022-7: Commutation de protection sans couture
• SMPTE ST2110-30: 1-8 canaux PCM audio numérique
• SMPTE ST2110-31 Raw AES Audio
• SMPTE ST 2110-40: Données auxiliaires acc. SMPTE ST 29-1
• SMPTE ST 2110-10: RTP System Timing
• SMPTE ST 2059: Timing de précision

Gestion IP

• 2x 1GbE RJ-45 connecteurs intégrés pour LAN Management. Chaque port est totalement indépendant avec sa propre adresse MAC.
• Prend en charge la gestion en bande via les connexions 10GbE Media LAN.
• Capacité NMOS pour :
    • IS-04 Spécification de découverte et d'enregistrement
    • Spécification de gestion de la connexion de périphérique IS-05 NMOS
    • IS-08 Cartographie de canal audio
