CLOUD | 46-80T

• Gamme CLOUD 46

EN BREF :
- 4 amplificateurs de classe D 80W avec transformateurs pour applications 70/100V avec limiteurs sur chaque zone et protection thermique/contre les courts-circuits
- 6 entrées ligne : 4 entrées ligne stéréo symétriques et 2 asymétriques avec réglages de gain individuels.
- 2 entrées micro symétriques. Alimentation phantom 15V
- Routage par zone : les étages d’amplification peuvent être mis en parallèle selon différentes configurations et alimentés par une source unique.
- Limiteur de crête pour protéger les étages d’amplification et les haut-parleurs.
- RS232

Le 46-80T dispose de six entrées ligne stéréo (quatre symétriques et deux asymétriques) et de deux entrées microphone ; l’entrée Mic 1 peut être configurée pour la diffusion de messages. Les deux entrées microphone sont dotées d’une alimentation fantôme 15 V sélectionnable individuellement. Chaque entrée ligne et microphone possède son propre réglage de gain préréglé sur le panneau arrière, et chaque entrée microphone bénéficie en outre d’un égaliseur HF/LF pour optimiser le signal et obtenir une clarté maximale.

Le modèle 46-80T est équipé d'un port pour microphone de sonorisation numérique Cloud CDPM, ce qui le rend directement compatible avec les microphones de sonorisation de la série Cloud PM. L'entrée Mic 1 peut également être configurée pour s'adapter à la plupart des systèmes de sonorisation OEM. La sélection de zone pour la sonorisation s'effectue par des connexions d'accès à la masse. L'appareil peut être configuré par un cavalier interne pour une atténuation automatique du son (priorité au microphone sur la musique), déclenchée par la voix. L'entrée ligne 6 peut être configurée, via des commutateurs DIP sur le panneau arrière, pour avoir la priorité sur toute autre source musicale sélectionnée, soit dans la zone 1, soit dans toutes les zones. Ceci facilite la connexion d'un jukebox, d'un système de stockage audio numérique ou d'un appareil similaire. Une entrée du port Facility, provenant d'une plaque d'entrée distante, peut être configurée pour s'atténuer lorsqu'un signal est présent sur l'entrée Mic 1 ; cela permet de diffuser des annonces d'urgence même dans les zones utilisant des sources d'entrée connectées localement. Toutes les priorités permettent un retour en douceur à la source musicale d'origine.

Outre les sorties de zone principales, le 46-80 Tdispose également d'une sortie Utility/Loop, qui diffuse un mixage spécifique de signaux micro (sommation après réglage du niveau micro de la zone 1) et audio, paramétrable via le panneau arrière. Cette sortie est idéale pour alimenter un amplificateur à boucle magnétique. La source audio peut être configurée pour suivre la sélection de n'importe quelle zone, ou pour diffuser en permanence l'entrée ligne 1 ou l'entrée ligne 6. Deux sorties supplémentaires, prélevées avant l'étage de puissance des zones 1 et 2, sont symétriques au niveau ligne (0 dBu) et peuvent être utilisées pour connecter des amplificateurs de puissance externes ou pour toute autre application.

L'une des fonctionnalités les plus utiles du 46-80T est le port Zone 1 ; celui-ci permet de connecter un module de mixage actif Cloud LM-2 (ligne/micro/déporté) afin de brancher des sources audio (microphones sans fil, tables de mixage DJ, lecteurs MP3, ordinateurs portables/tablettes, etc.) directement dans la zone. Cela simplifie l'utilisation d'un espace pour les présentations ou autres événements nécessitant des sources audio portables. Le module Bluetooth Cloud BT-1 et les modules d'entrée ligne et micro actifs L-1 et M-1 sont également compatibles avec ce port. Ce dernier peut aussi fournir une entrée ligne symétrique supplémentaire pour la Zone 1.

Comme pour tous les produits audio commerciaux de Cloud, une fonction de coupure du son à distance est fournie, qui peut être utilisée pour satisfaire aux exigences du responsable local des pompiers.

Le niveau sonore seul, ou le niveau sonore et la sélection de la source, peuvent être contrôlés à distance dans une ou plusieurs zones, à l'aide des claviers muraux des gammes Cloud RL ou RSL. Les commutateurs DIP situés sur le panneau arrière permettent de définir la priorité de la télécommande dans chaque zone. Le modèle 46-80T peut également être contrôlé à distance via des commandes série RS-232, ce qui facilite son intégration avec des systèmes de contrôle AV tiers. Le protocole série offre des fonctions globales et par zone : par exemple, la coupure globale du micro 2, la coupure du son et la mise hors tension de l'appareil ; tandis que les fonctions par zone incluent le contrôle de la coupure du micro 1, du niveau sonore et de la sélection de la source.

Le modèle 46-80T intègre un circuit de mise hors tension automatique (APD) qui place l'appareil en mode veille basse consommation si aucun signal d'entrée n'est détecté pendant une durée prédéfinie (15 ou 30 minutes). L'appareil se réactive et peut délivrer sa pleine puissance en moins de 1,5 seconde dès qu'un signal d'entrée est de nouveau présent. Le délai d'activation/désactivation de l'APD est paramétrable via des commutateurs DIP situés sur le panneau arrière.

Principaux caractéristiques :
• Sortie utilitaire/boucle avec mixage micro/musique indépendant et source musicale configurable par l’utilisateur.
• Sorties auxiliaires symétriques de niveau ligne (pré-étage de puissance) des zones 1 et 2, pour la connexion d’amplificateurs externes supplémentaires, etc.

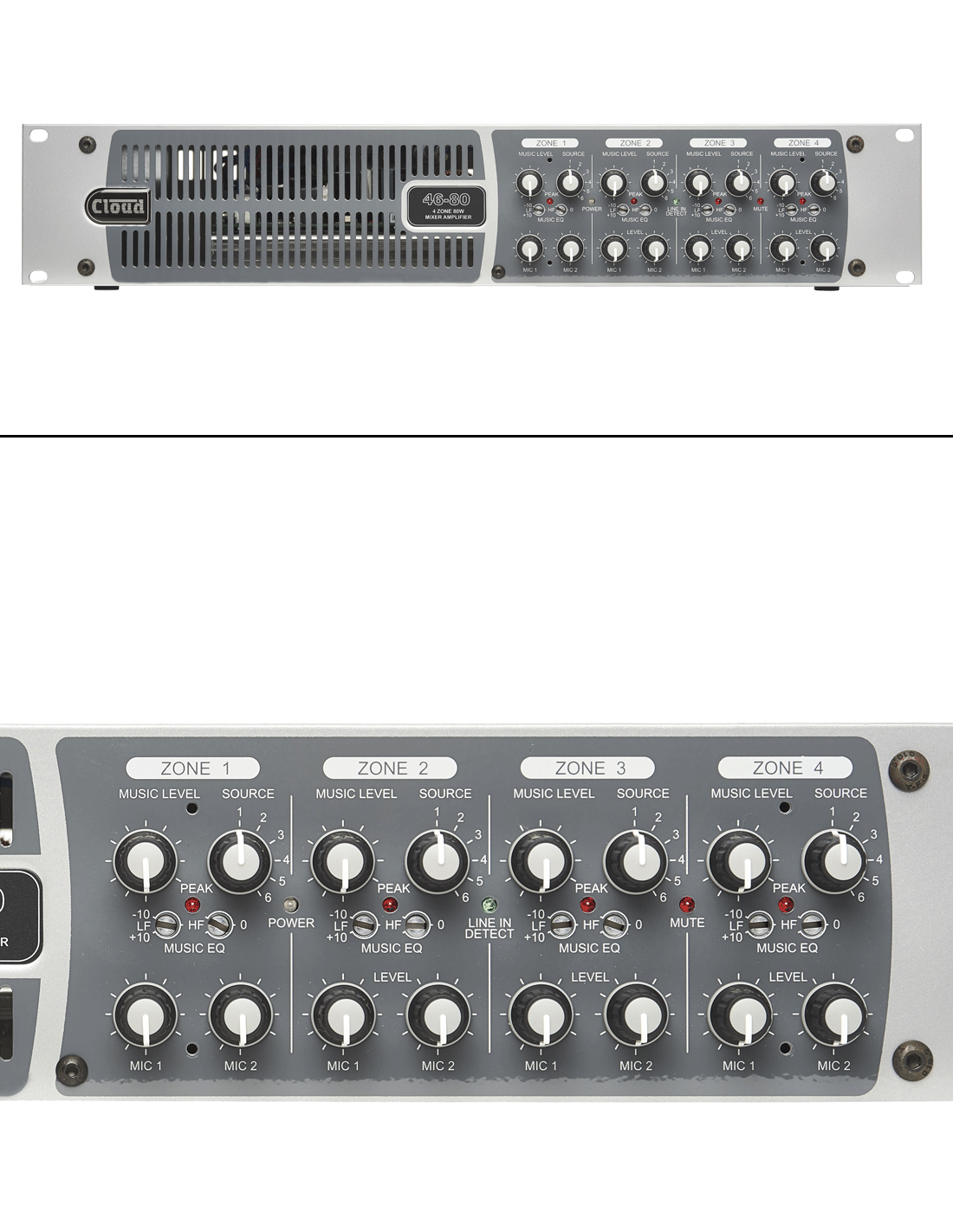

• Commandes utilisateur en façade pour la source musicale, le niveau musical et le niveau de chaque microphone, pour chaque zone.
• Commandes de préréglage en façade pour l’égalisation HF/LF de chaque sortie de zone.
• Voyants en façade pour l’état de l’alimentation de l’amplificateur, la détection de présence du signal, l’état de la fonction Muet et le niveau de crête du signal par zone.
• Priorité micro/musique sélectionnable par détection de la voix
• Réglage du gain et de l'égalisation HF/LF pour l'entrée micro (panneau arrière)
• Priorité ligne 6 sélectionnable en zone 1 ou dans toutes les zones
• Port d'accès zone 1 pour la connexion de cartes d'entrée déportées optionnelles : entrée micro/ligne LM-2 + commandes musicales, entrée Bluetooth BT-1, entrée ligne L-1, entrée micro M-1
• Le port facility peut également servir d'entrée ligne symétrique supplémentaire pour la zone 1
• Filtre passe-haut 65 Hz sélectionnable par zone (pour systèmes 70/100 V)
• Entrée de commande de coupure du son (NO ou NF) pour l'interface avec le système d'urgence
• Compatible avec les claviers de commande déportés Cloud standard : séries RL (niveau musical) et RSL (niveau musical et sélection de la source), par zone
• Port RS-232 pour la commande série de la coupure du micro 1, du niveau musical et de la source par zone, ainsi que la mise en veille globale de l'unité et la coupure du son et coupure du micro 2
• Mise hors tension automatique sélectionnable par l'utilisateur pour une efficacité énergétique maximale
• Format rack 19 pouces 2U
• Refroidissement par convection (sans ventilateur) : fonctionnement silencieux
