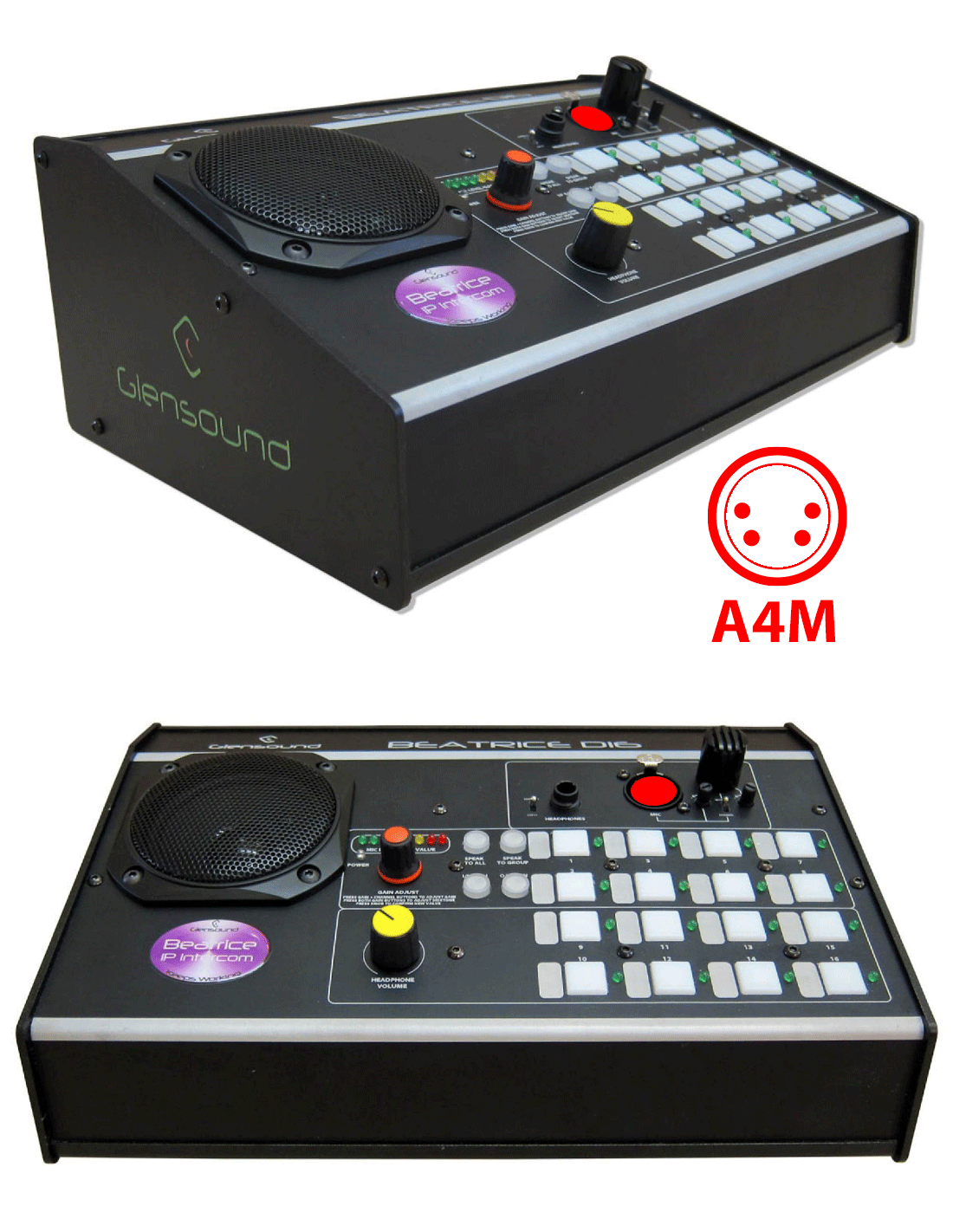

GLENSOUND | Beatrice D16 A4M

• Gamme BEATRICE

16 canaux intercom
Un seul utilisateur connecté à l'unité peut écouter et communiquer avec 16 emplacements distincts sur le réseau. Selon le routage du réseau Dante, les circuits audio entrants et sortants peuvent être situés à des emplacements différents.

Routage Dante® et Partyline
Le routage audio vers/depuis d'autres appareils est configuré à l'aide de Dante Controller, ce qui permet un routage point à multipoint sur les circuits sortants (mais un seul circuit entrant pour chacun des 16 canaux). C'est pourquoi l'unité est dotée d'une matrice de mixage intégrée à rapport fixe de 11 entrées et 11 sorties, dont les entrées et sorties sont connectées directement au réseau Dante®/AES67, permettant ainsi la configuration de circuits Partyline et de groupe.

Micro intégré et entrée micro externe
L' amplificateur microphone de bonne qualité et au son clair, conçu à des fins de communication, est équipé d'un circuit compresseur/limiteur pour aider à maintenir constants les niveaux et l'intelligibilité, même lorsque l'opérateur hausse la voix. Cet ampli microphone dispose de deux sources microphone, soit la capsule électret intégrée montée sur le panneau avant qui offre une bonne intelligibilité de la voix à des distances de travail normales, soit une entrée XLR symétrique pour connecter des microphones externes à col de cygne. Une alimentation phantom 12 volts est également disponible et peut être activée/désactivée selon les besoins.

Haut-parleur à haut rendement
Le HP intégré offre un son parfaitement clair avec une excellente réponse en fréquence pour les voix.

Alimentation secteur ou PoE
Une alimentation secteur à découpage à large plage intégrée est prévue pour alimenter le Beatrice D16. Il se termine par une prise IEC standard, ce qui facilite le branchement où que vous soyez dans le monde. Il peut également être alimenté via le câble Ethernet par le standard PoE (Power over Ethernet), qui peut être alimenté par un switch PoE externe ou un injecteur de puissance moyenne.

Double interfaces cuivre et fibre Ethernet redondantes
Lorsque des communications ultra fiables sont nécessaires pour les tâches les plus importantes, des circuits réseau redondants peuvent être configurés à l'aide des ports réseau Dante principal et secondaire. Le Beatrice D16 dispose aussi de 2 ports Ethernet cuivre sur Neutrik Ethercons et de 2 ports Ethernet fibre présentés comme des slots SFP (modules SFP non inclus). Des réseaux redondants peuvent être configurés sur n'importe lequel de ces ports.

GPIO
Une sortie relais est fournie et se déclenche lorsqu'une clé est activée (utile pour la gradation des haut-parleurs externes ou le contrôle des feux rouges). Au total, 12 entrées relais sont disponibles. Dix d'entre elles contrôlent les 8 premières clés, ainsi que les fonctions de communication avec le groupe et avec tous. Les deux autres entrées assurent les coupures de phase internes et externes.

Sources IFB/AUX
Quatre sources audio IFB/Aux différentes sont reçues du réseau Dante. Chacune de ces sources est associée à quatre canaux de retour d'ordre sortants. Si l'audio est acheminé vers la ou les sources IFB/Aux du réseau, il est mixé avec le circuit de canal de retour d'ordre sortant associé. Si une touche de retour d'ordre est activée, la source IFB/Aux associée est atténuée de 20 dB. Si le retour d'ordre n'est pas activé, la source IFB/Aux est acheminée vers la sortie du canal avec un gain unitaire. Les sources IFB/Aux sont très utiles pour distribuer le son du programme dans une configuration intercom, tandis que la fonction de ducking permet d'entendre le talkback par-dessus.

Vumètre du microphone
Un indicateur à huit LED en façade indique le niveau du microphone.

Contrôles de gain d'entrée et de sortie des canaux
Pour une flexibilité maximale, le gain peut être appliqué séparément aux signaux audio entrants et sortants. Une rangée de LED indique le réglage de gain actuel lors du réglage de l'entrée ou de la sortie d'un canal.

Monitoring
Tous les canaux de talkback entrants sont mixés vers les casques/haut-parleurs.

Indication de signal
Les LED en façade, situées à côté des clés de conversation, indiquent la présence d'un signal audio entrant sur ce canal. Lorsqu'un signal audio est détecté sur le canal, la LED s'allume et reste allumée pendant un court instant après l'arrêt du signal audio entrant, permettant à l'opérateur d'identifier l'interlocuteur.

Speak To All et Speak To Group
Deux commandes pratiques en façade sont intégrées. En appuyant sur le bouton « Speak To All », l'opérateur peut communiquer avec toutes les sorties simultanément, tandis que le bouton « Speak To Group » permet de communiquer avec un ensemble de sorties facilement assignables.

Sortie haut-parleur
Outre le haut-parleur interne en façade, une sortie analogique symétrique est disponible pour la connexion à un haut-parleur externe alimenté.

Matrice de mixage pour Partyline
Pour configurer des groupes simples et des circuits Partyline impossibles à réaliser avec Dante® Controller ou votre routeur AES67, un mixeur intégré à rapport fixe est intégré. Il dispose de 11 entrées audio directes depuis le réseau et de 11 sorties de mixage vers le réseau.
