Le déploiement du PS pourra également être temporairement verrouillé si nécessaire (si intégré par exemple dans un lieu ouvert au public, tel que chambre d'hôtel, musée, etc).

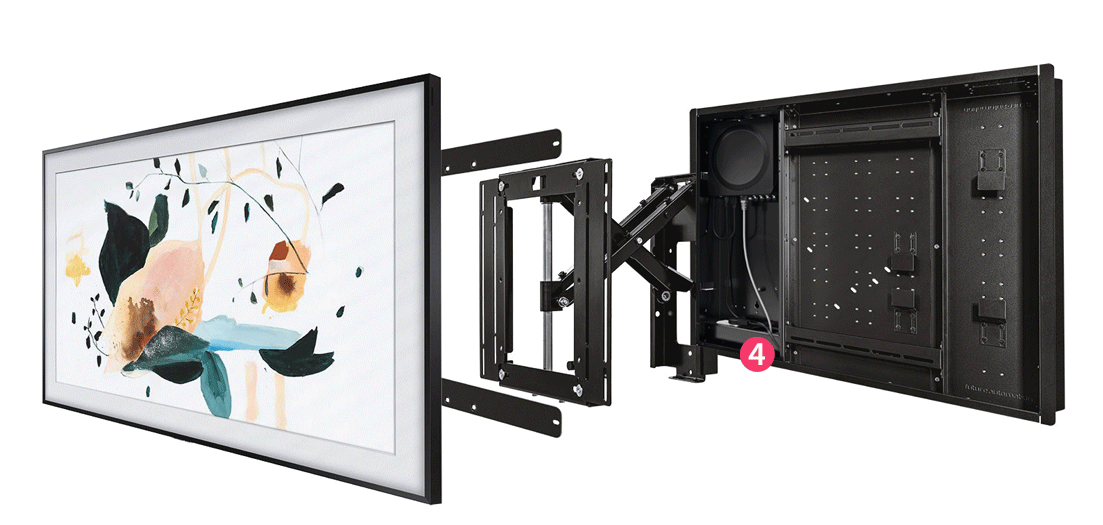

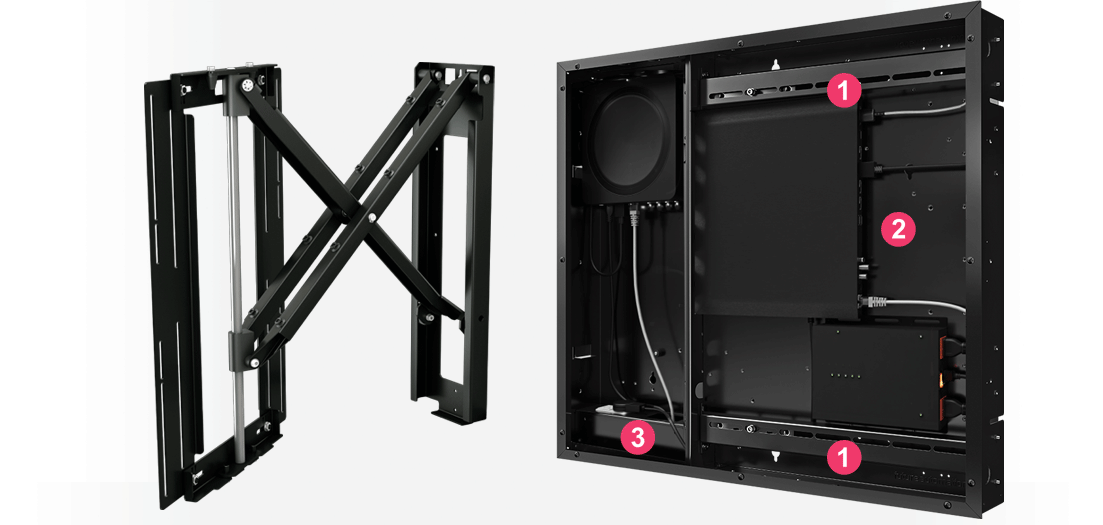

1 | Barres d’accrochage pour support PS.
2 | Zones d’accrochage pour accessoires.
3 | Module de raccordements (alimentation, signal, réseau)
Avantages des Boitiers d’encastrement UB
Il existe 5 références de boitier UB. Bien plus qu’un simple accessoire, le boitier d’encastrement UB permet un positionnement de l’écran affleurant la surface du mur, tout en simplifiant l’installation. Adjoint à un support PS (excepté le PS80), chaque modèle offre égalment de l’ espace pour dissimuler divers modules de connexion ou alimentation (tels que : Samsung One Connect Box, Sonos Amp, Apple TV, Crestron DM-NVX, PDUs GUDE 1141-1 ou 1121-1, etc.) qui seront complètement dissimulés par l’écran.

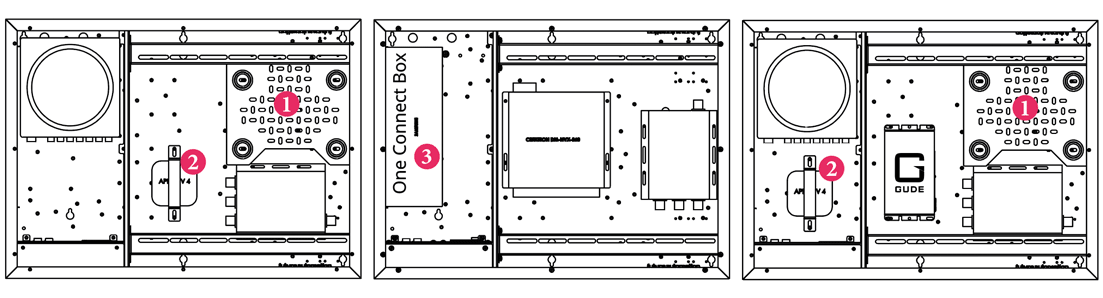

Chaque boitier UB est livré avec une plaque de montage universel (n°1) (permettant de fixer de petits accessoires. Cette plaque peut être complètement retirée au besoin), ainsi qu’un support de fixation dédié à l’Apple TV (n°2). À noter également, la présence de pattes situées sur l’un des cotés, prévues spécifiquement pour maintenir une One Connect Box d’une Frame TV Samsung (n°3) et un module de raccordements UB-JBA (n°4). Ce Module offre deux emplacements au format JBOX. L’un ou l’autre peut recevoir une plaque (incluse) pourvue de quatre découpes au format Keystone. Modules Keystone et JBOX sont vendus séparément.

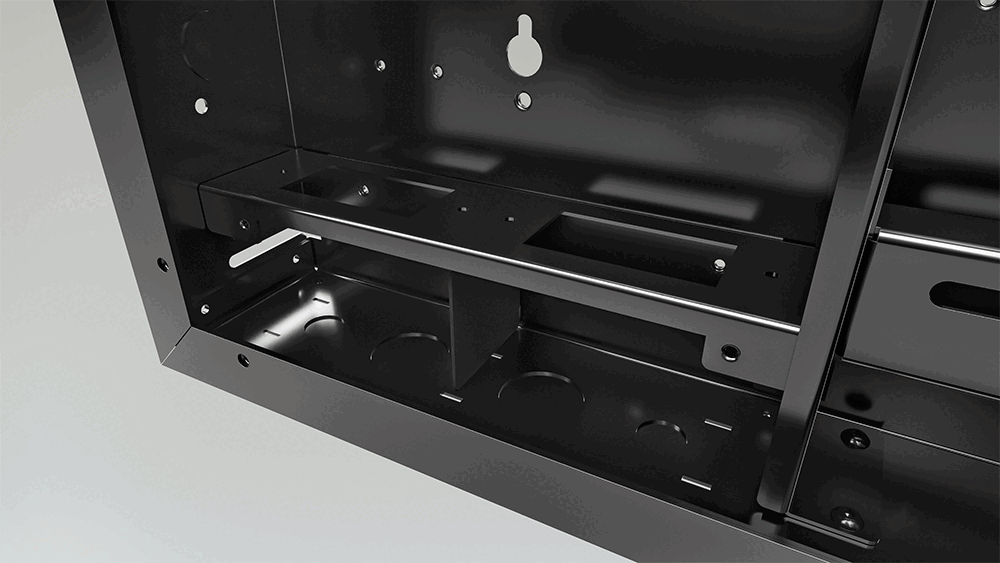

Gros plan sur le module de raccordements UB-JBA.
Nombreuses options de positionnement

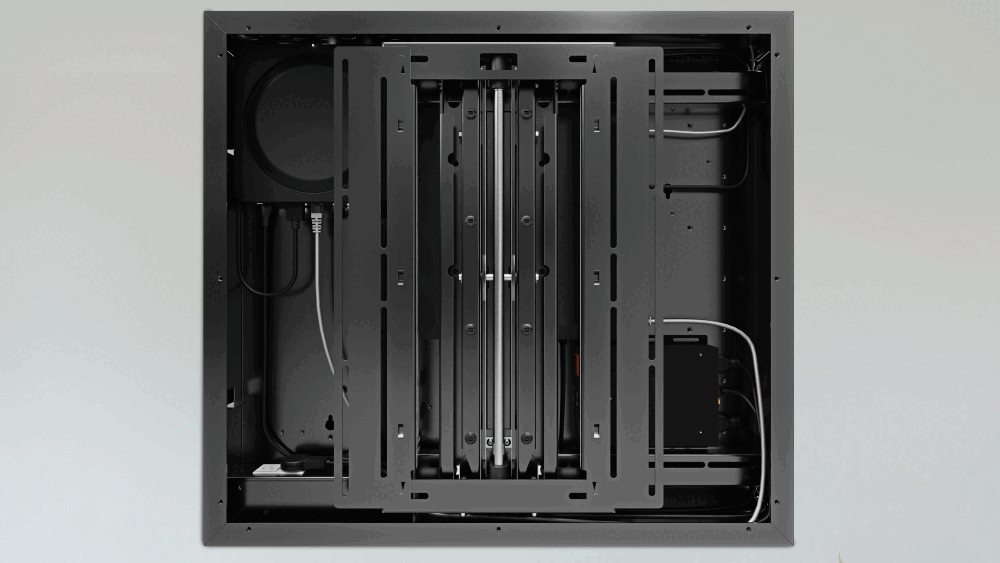

En fonction de la taille du support PS choisi, il sera possible d’ajuster le placement de celui-ci sur les axes vertical et horizontal. Ce qui facilitera le positionnement final du téléviseur (pratique dans le cas où le boitier UB devrait être installé de manière non-centrée par rapport à la surface murale environnante). Au besoin, il est bien entendu possible de retourner le boitier à 180° (les trous de passage de câbles étant situés en miroir sur chacun des côtés).

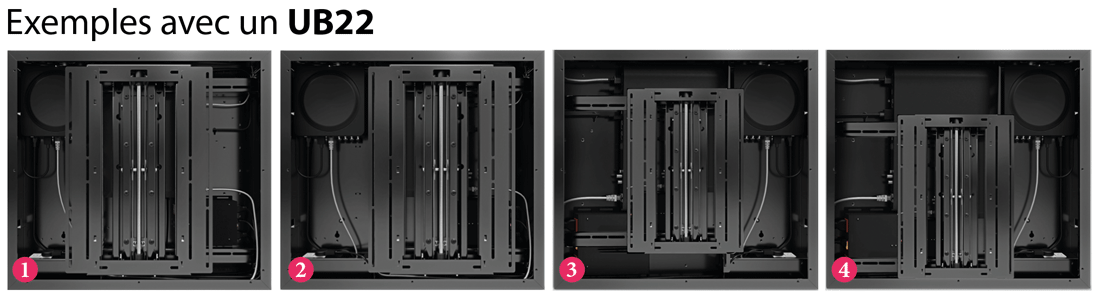

1 | Support PS40 centré.
2 | Support PS40 décentré vers la droite.
3 | Support PS32 centré.
4 | Support PS32 décentré vers la droite et le bas.
Note : Le positionnement sur l’axe horizontal du support PS pourra également être ajusté avec un déplacement maximum de 144mm par rapport au centre du boitier UB vers la droite (ou vers la gauche en retournant à 180° le boitier).
Accessoires pour Boitiers UB :

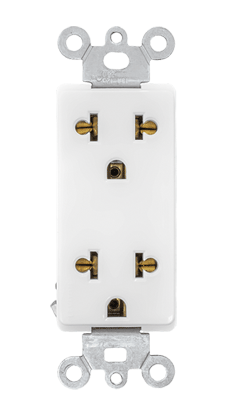

MPO-UE (Module JBOX Double Alimentation Type F/Euro)
Ce Module JBOX s’inscère dans l’un des deux emplacements du module de raccordements
(inclus avec chaque boitier UB). Il offre deux prises d’alimentation femelles au format F / Euro.

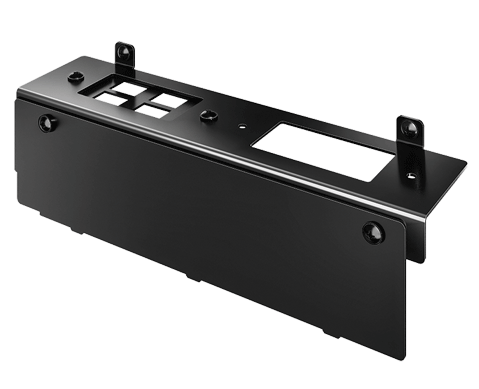

UB-JBA (Module de Raccordements supplémentaire)
Chaque boitier UB inclus un module de raccordments avec 2 emplacements JBOX (+ 1 plaque amovible pourvue de 4 découpes Keystone). Si plus de modules JBOX ou Keystone sont nécessaires, il est possible de commander un second UB-JBA.

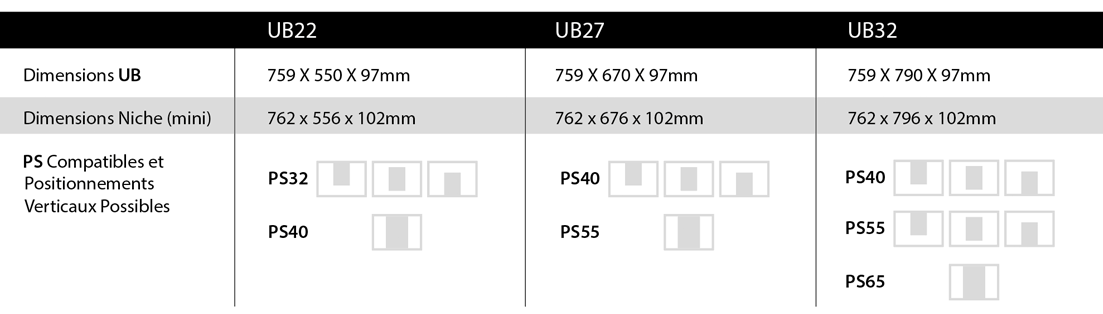

Tables des Références PS et UB (et WB) :

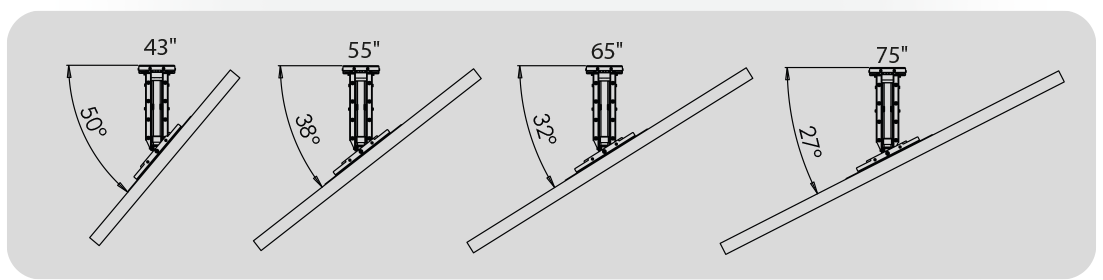

(*) : L'angle d’orientation dépend de la largeur de l’écran TV. Plus celui-ci sera grand, moins l’angle sera important.

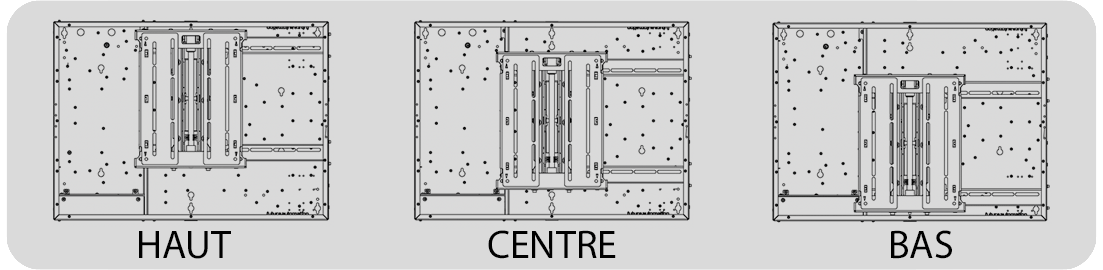

(**) : 3 positions de montage vertical possibles (haut, centre, bas)

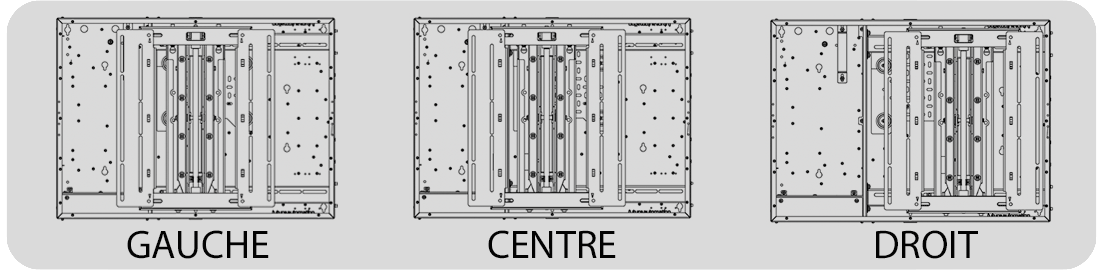

(***) : 3 positions de montage horizontal possibles (gauche, centre, droit)
Accessoires pour Supports PS :

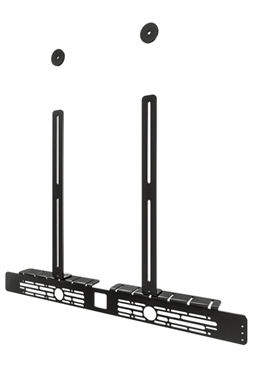

USM (Universal Speaker Mount)
L’USM est un support hautparleurs conçu pour se fixer sur un support PS. Il permet de monter des enceintes ou une barre de son en dessous d’un écran TV.
Note : Une version est spécialement adaptée au SONOS Beam (USM-BEAM)

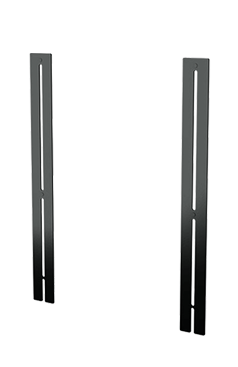

VOA et HOA
Les adaptateurs VOA (Vertical Offset Adapter) et HOA (Horizontal Offset Adapter) permettent un décalage vertical ou horizontal de la position de l’ écran sur un PS. Utile dans le cas où le support PS ne serait pas postionné au centre d’une niche d’encastrement.
