Adjoint à un support TV de la gamme PS (excepté le PS80), chaque boitier UB offre plus d'espace qu'un boitier de la gamme WB pour dissimuler (derrière l'écran) divers modules de connexions et autres alimentations (tels que : PDU GUDE 1141-1 et 1121-1, Samsung One Connect Box, Sonos Amp, Apple TV, Crestron DM-NVX, etc).

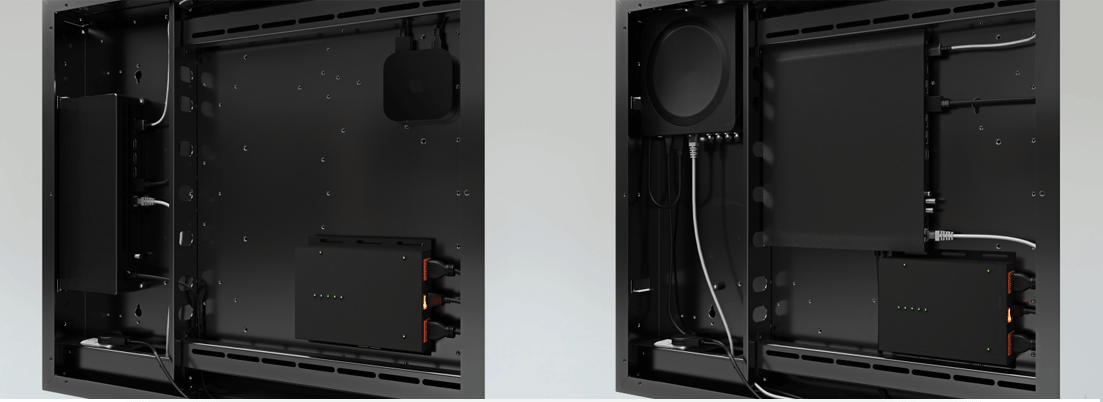

Sur les images ci-dessous, la zone de gauche, peut recevoir des accessoires d'une épaisseur de 94mm max, tandis que la zone de droite (là où sera fixé le support PS), sera limitée à 42mm.
En fonction du support PS choisi, il sera possible d'ajuster le placement de celui-ci sur les axes vertical (144mm max vers la droite ou la gauche) et horizontal (2 à 3 positions selon les cas). Ce qui facilitera le positionnement final du téléviseur (dans le cas où le boitier UB devrait être installé de manière non-centrée par rapport à celui-ci). Au besoin, il est bien entendu possible de tourner de 180° le boitier (les trous de passage de câbles étant situés en miroir sur chacun des côtés).

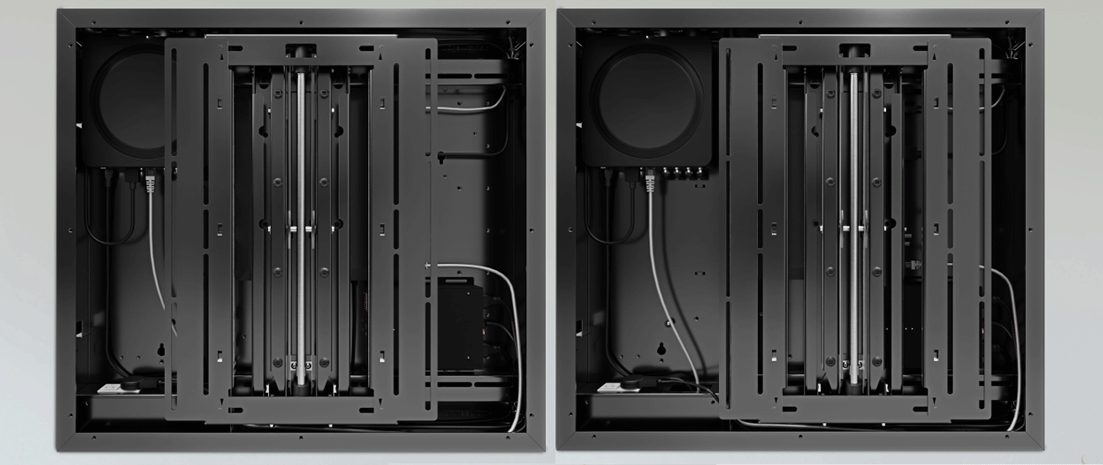

Exemples avec un PS40

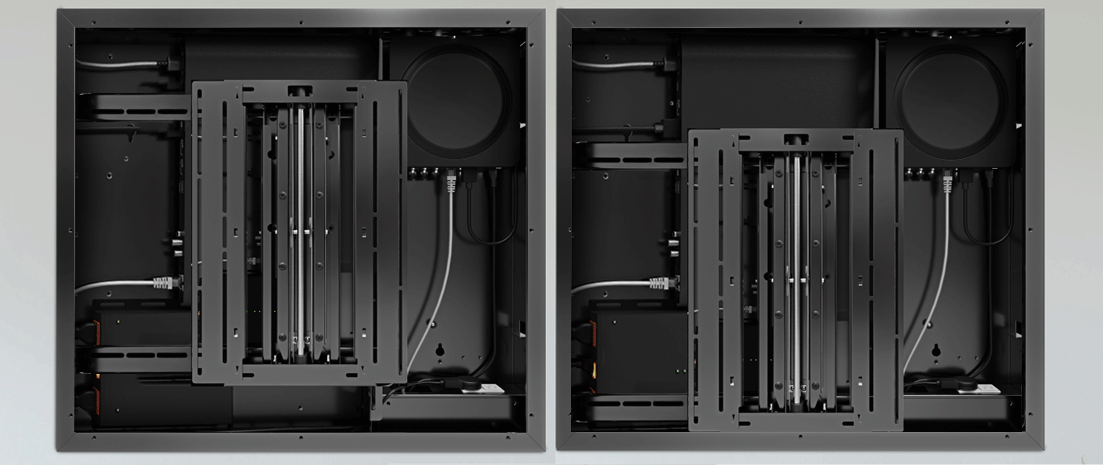

Exemples avec un PS32
Enfin, grâce à la zone de raccordements intégrée, les câbles d'alimentation, de réseau et de signal, peuvent être acheminés proprement et en toute sécurité dans le boîtier.

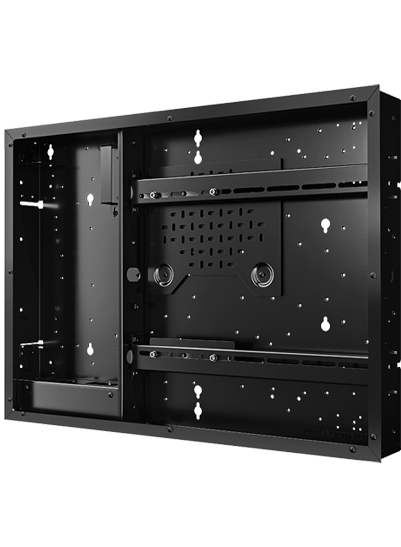

UB22
Taille 1 | Pour PS32 & PS40
Remplace le WB21-2S
• Avec PS32 (3 positions verticales : haut, centre et bas)
• Avec PS40 (centré horizontal uniquement)
• Niche encastrement mini (LxHxP) : 762 x 556 x 102mm

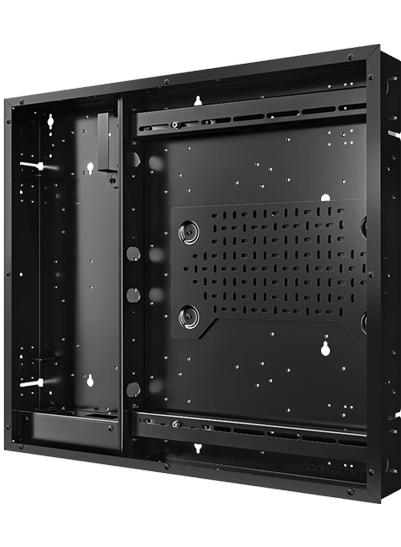

UB27
Taille 2 | Pour PS40 & PS55
Remplace le WB26-2S
• Avec PS40 (3 positions verticales : haut centre et bas)
• Avec PS55 (centré horizontal uniquement)
• Niche encastrement mini (LxHxP) : 762 x 676 x 102mm

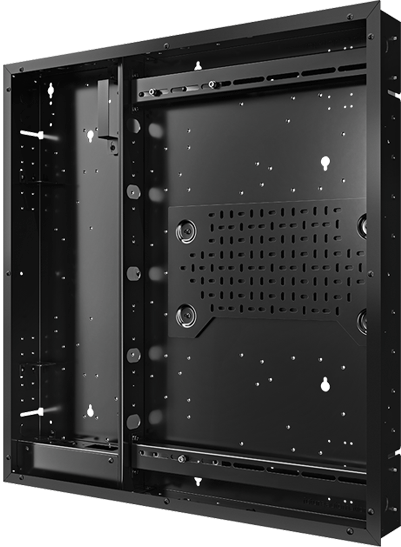

UB32
Taille 3 | Pour PS40, PS55 & PS65
Remplace le WB31-2S
• Avec PS40 (3 positions Verticales)
• Avec PS55 (3 positions Verticales)
• Avec PS65 (centré horizontal uniquement)
• Niche encastrement mini (LxHxP) : 762 x 796 x 102mm
