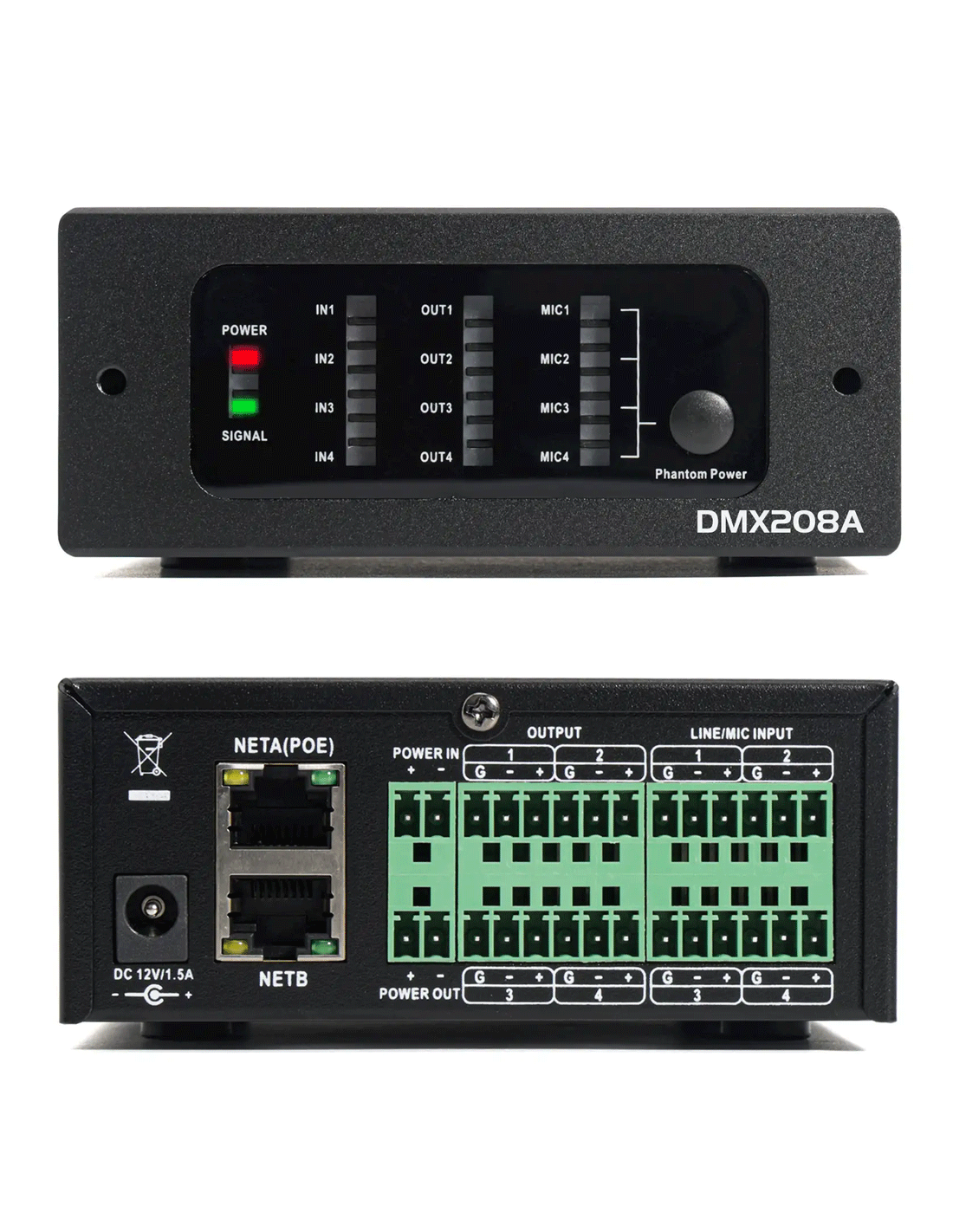

DIGISYNTHETIC | DMX208A
Matrice Audio Réseau et Analogique 8x8 avec DSP
- Matrice 8x8
- 4 I/O audio réseau
- 4 I/O audio analogique
- ET2110-30 / AES67
- ST2022-7
- PoE
Cette matrice 8x8 compacte (1/4U) comprend 4 I/O audio réseau prenant en charge ST2110-30 / AES67 et 4 I/O audio analogique. Un puissant DSP est intégré (traitement AEC, ANS, AGC, AFC et ANC ; prend en charge les mises à niveau OTA et l'épissage) et elle est équipée de bornes analogiques Phoenix (entrées compatible phantom 48V).
EN BREF :
- 4 I/O audio réseau + 4 I/O audio analogique
- Permet le routage des canaux numérique et analogiques (8×8)
- Compatible ST2110-30 / AES67
- Latence : 1 / 2 / 5 / 6 ms
- Mélangeur automatique jusqu'à 8×8 avec les algorithmes de partage de gain et de mélange de gain.
- Taux d'échantillonnage de 48 kHz/96 kHz, 16/24/32 bits pour un son haute fidélité.
- Annulation avancée de l'écho
- Redondance du réseau (ST2022-7)
- PoE-af (15W) et entrée CC.
- Configuration et monitoring via AES67LINK (gratuit)
- Daisy-chain : jusqu'à 2 unités
Appareils AES67 en itération
Équipé du module audio réseau DL-08D, la matrice prend en charge de manière transparente le protocole AES67, permettant l'interopérabilité avec tous les périphériques réseau AES6 et offre un canal réseau AES67 4×4 à latence ultra-faible, avec une stabilité et une mise en réseau audio de haute qualité. La DMX208A combine boîtier de scène et processeur DSP en une seule unité compacte.

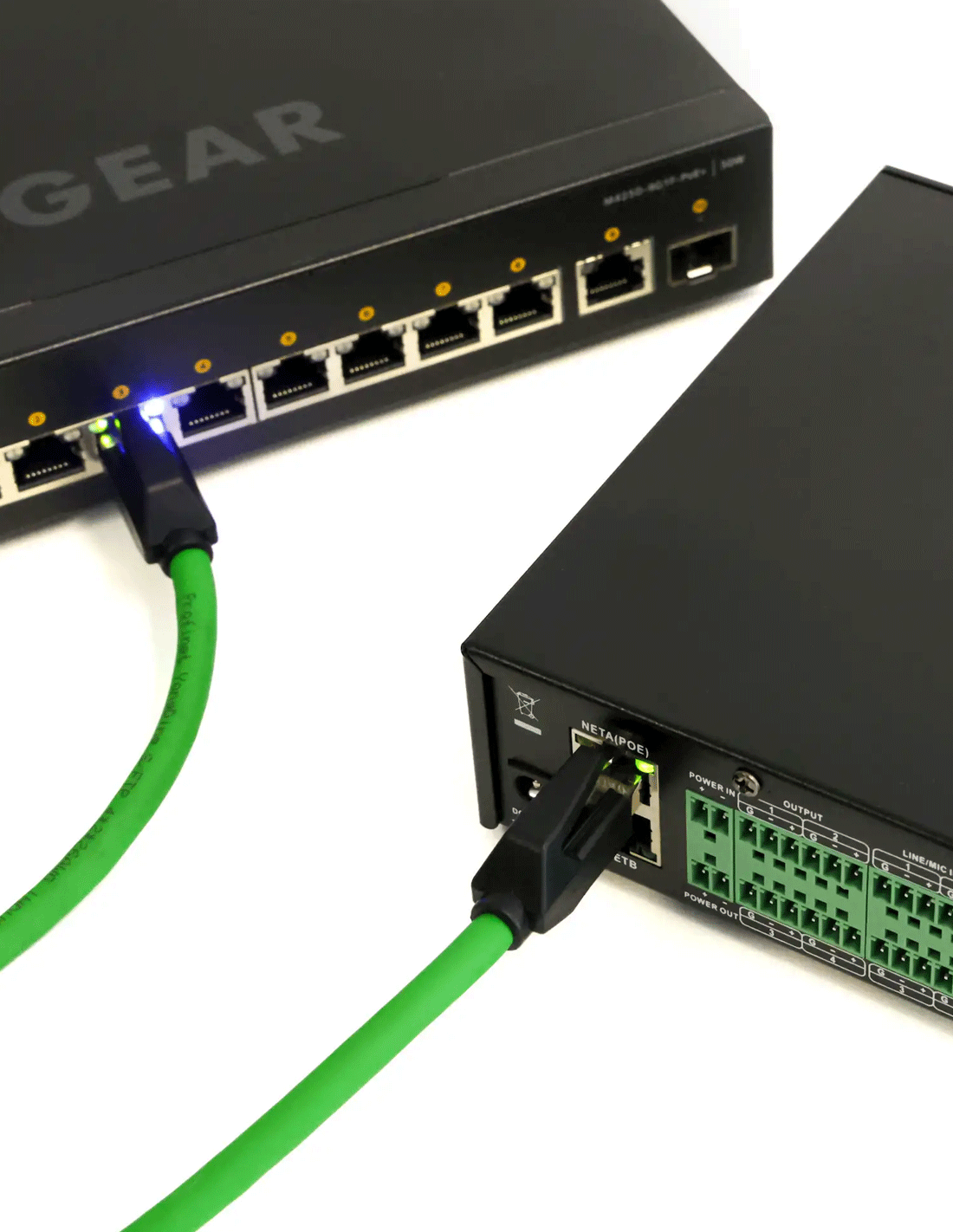

PoE et alimentation DC
La DMX208A prend en charge la norme PoE-af (budget de 15W), ainsi qu'une alimentation DC (12V-1.5A).
Prise en charge de SMPTE ST2110-30 / AES67 et RAVENNA
Prise en charge des priorités QoS DSCP configurables par l'utilisateur, des domaines PTP (Precision Time Protocol Domain) et des numéros de port de multidiffusion. Ceci garantit que les appareils répondent pleinement aux exigences strictes des environnements réseau broadcast pour une qualité de service (QoS) avancée, une synchronisation précise de l'horloge et une gestion flexible de la multidiffusion.
Intégration directe avec les processeurs cinéma Dolby Atmos®
AES67 transparent avec Dolby® CP850 CP950 IMS3000 et d'autres systèmes compatibles Atmos. Simplifie le routage audio immersif au sein de la plate-forme DSP du réseau DIGISYN DMX.

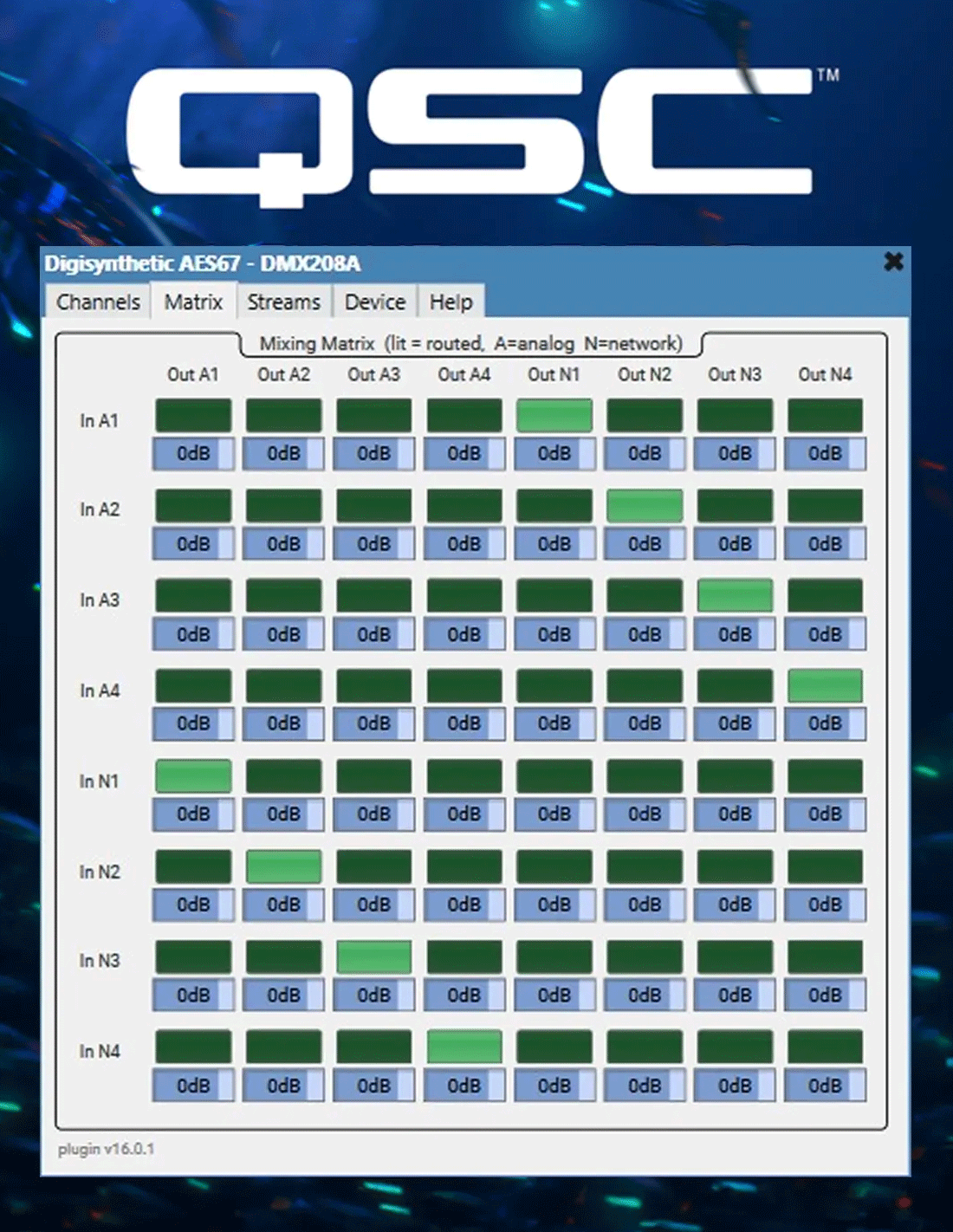

Plugin de contrôle Q-SYS
Le plugin de contrôle Q-SYS est un composant d'intégration conçu spécifiquement pour la matrice audio réseau 4×4 DMX208A. Les concepteurs de systèmes peuvent simplement faire glisser et déposer la DMX208A en tant que composant natif dans leurs projets au sein du logiciel Q-SYS Designer — sans écrire la moindre ligne de code — pour bénéficier d'un contrôle et d'une gestion complets de l'appareil.
DSP entièrement programmable et personnalisable
La DMX208A est équipée d'un DSP puissant entièrement configurable, doté d'une suite complète d'outils de traitement, notamment :
- Générateur de signal
- Noise gate (porte de bruit)
- Suppresseur de larsen
- Délai
- Égaliseur paramétrique
- Filtre passe-haut
- Filtre passe-bas
- Expandeur
- Compresseur
- Limiteur
- Filtre FIR
- Ducking
- Mixeur automatique
- AGC (Contrôle automatique de gain)
- AEC (Annulation d'écho acoustique)
- ANS (Suppression de bruit ambiant)
- AFC (Contrôle adaptatif de larsen)
Interface graphique AES67LINK
Utilisez le logiciel de contrôle gratuit AES67LINK pour le contrôle du DSP, du routage audio et du monitoring en ligne.
- Nombre d'I/O
- 4x (Audio Analogique)
4x (Audio Réseau) - Bande Passante
- 20Hz - 20kHz ±0,2dB
- Dimensions
- 108 × 149 × 45mm
- Poids
- 1,05kg
- Fréquence(s) d'échantillonnage
- 48kHz
96kHz - SNR
- 98dB @+4dBu
- THD+N
- 0.005% @1kHz
- Niveau Entrée Max.
- +14dBu (THD+N ≤ 1%)
- Niveau Sortie Max.
- +14dBu (THD+N ≤ 1%)
