CLOUD | 46-120 MK2

• Gamme CLOUD 46

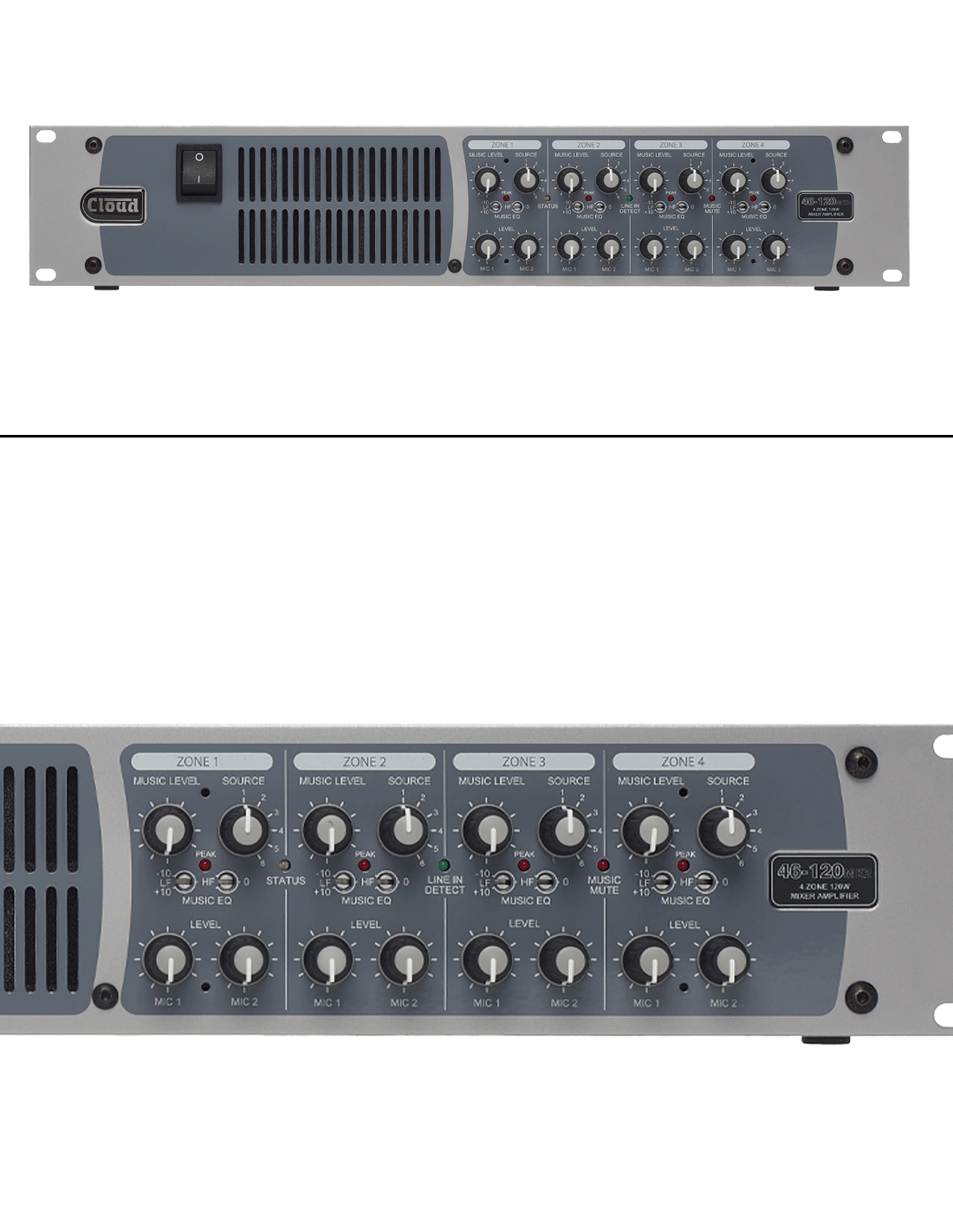

Les mélangeurs amplifiés de la gamme Cloud 46 disposent de six entrées ligne stéréo pour les sources audio (deux asymétriques et quatre symétriques), ainsi que deux entrées microphone symétrique. Chacune d'elles possède ses propres réglages de sensibilité et d'égalisation sur la face arrière . La face avant offre un contrôle de gain micro pour chaque zone. Chaque entrée ligne est équipée d'un réglage de sensibilité sur la face arrière, le niveau et la source audio souhaités dans chaque zone sont ajustés par des commandes rotatives en façade. Dans chaque zone, le signal de la source audio sélectionnée est mixé avec le signal du microphone avant d'être envoyé à l'étage d'amplification. Le panneau avant comporte également une LED de crête pour chaque zone, signalant un niveau de signal excessif ; d'autres LED indiquent l'état de l'alimentation et l'activité de la fonction «Mute».

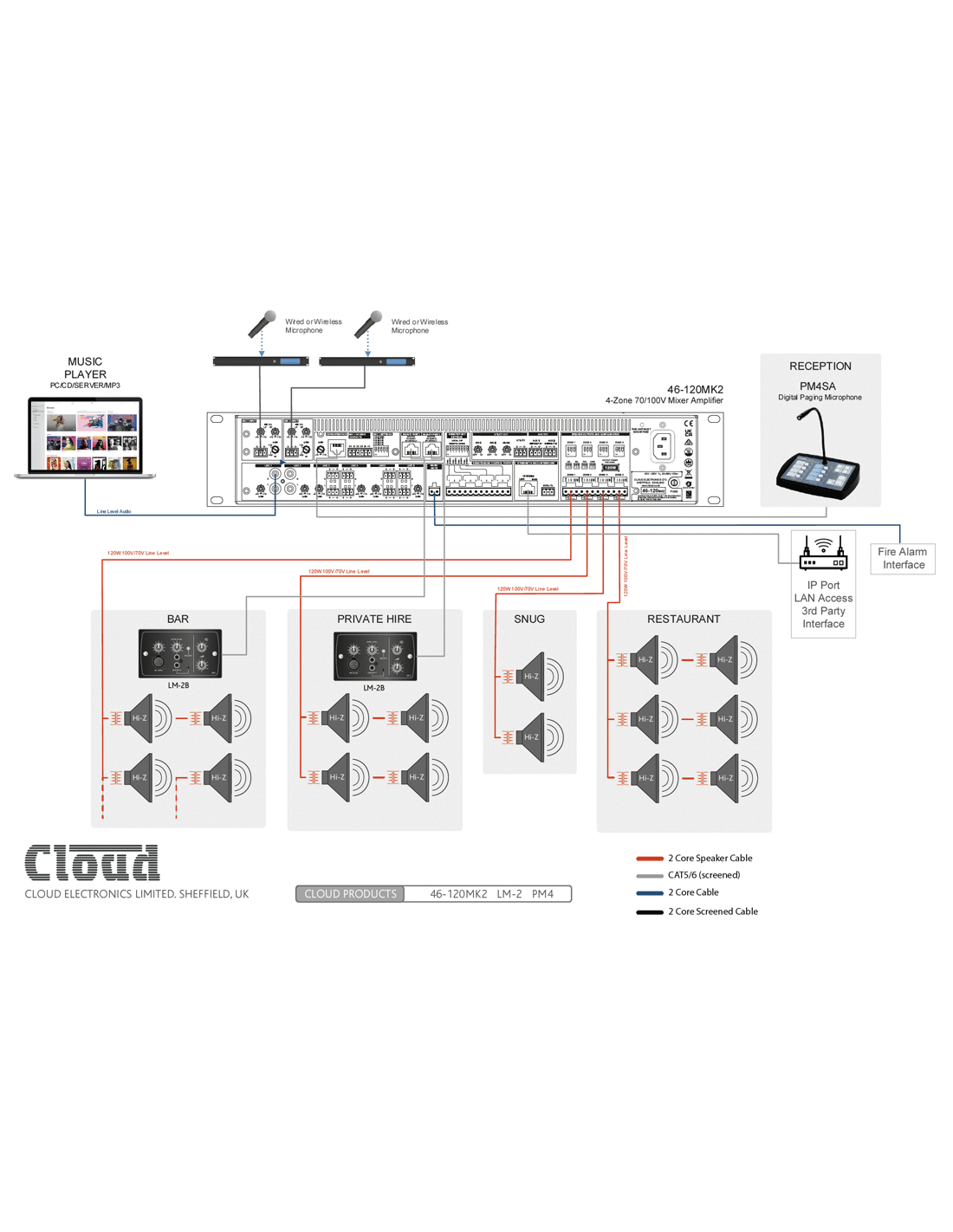

L'appareil peut prendre en charge le microphone de sonorisation monozone Cloud PM1 et peut également être utilisée pour quatre des zones prises en charge par les microphones de sonorisation multizones Cloud PM4/8/12/16/4-SA/8-SA via les interfaces de sonorisation analogiques ou numériques CDPM (Cat 5). L'entrée microphone peut également être configurée pour s'adapter à la plupart des systèmes de sonorisation OEM ; la sonorisation est activée par une connexion d'accès à la terre par zone. Les entrées microphone peuvent être configurées pour avoir une priorité automatique sur la source musicale sélectionnée. De plus, l'entrée ligne 6 peut être configurée pour avoir la priorité sur toute autre entrée sélectionnée, afin de faciliter la connexion d'un enregistreur audio numérique ou d'un appareil similaire.

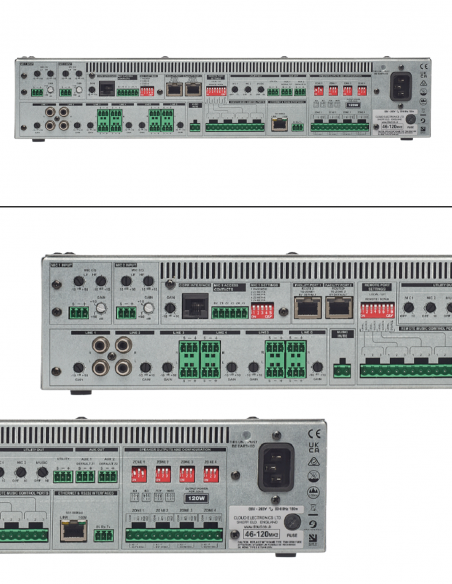

Les étages de puissance sont totalement indépendants pour chaque zone. Sans transformateur, ils peuvent alimenter directement des systèmes de distribution de haut-parleurs 70/100 V. Des commutateurs DIP en face arrière permettent de sélectionner la tension et l'impédance de sortie pour chaque zone, ce qui permet d'utiliser l'appareil pour alimenter des haut-parleurs basse impédance (4 ou 8 ohms) ou des systèmes 70/100 V.

Le modèle 46-240MK2 exploite le concept de « partage de puissance » introduit dans les amplificateurs de la série CV de Cloud : en mode haute impédance (alimentation secteur 70/100 V), la puissance de sortie maximale de 240 W (2 × 120 W nominaux) peut être répartie de manière inégale entre les deux sorties de zone, permettant ainsi une répartition plus efficace de la puissance de l’amplificateur entre des zones de tailles sensiblement différentes. Le signal mixte des zones 1 et 2 peut également être acheminé vers les étages de puissance des zones 3 et 4, offrant une plus grande flexibilité en matière de puissance par zone.

Outre les sorties de zone principales, les mélangeurs amplifiés de la gamme Cloud 46 disposent également d'une sortie utilitaire symétrique, qui diffuse son propre mixage des signaux micro et audio, réglable via les commandes en face arrière. Cette sortie est idéale pour alimenter un amplificateur à boucle magnétique. La source audio disponible sur cette sortie peut être configurée (par cavalier interne) pour correspondre à celle sélectionnée ponctuellement pour la zone 1, ou pour être en permanence l'entrée ligne 1. Deux sorties auxiliaires supplémentaires sont disponibles : par défaut, elles sont alimentées par l’entrée des étages de puissance des zones 1 et 2, mais peuvent être configurées pour être alimentées par les sorties des zones 3 et 4. Ces sorties peuvent être placées avant ou après les commandes de niveau musical de chaque zone. Elles sont symétriques au niveau ligne (0 dBu) et peuvent servir à connecter des amplificateurs de puissance externes supplémentaires ou à toute autre application.

L'une des fonctionnalités les plus utiles de la gamme Cloud 46 est le port Facility, celui-ci permet de connecter un clavier d'entrée distant, tels que le Cloud LM-2 (pour les sources filaires) ou le BT-1 (pour les sources sans fil Bluetooth) via un câble Cat 5 blindé facile à installer. Microphones et/ou sources audio telles que micros sans fil, tables de mixage DJ, lecteurs MP3, ordinateurs portables ou autres sources audio – y compris les ordinateurs portables, tablettes et smartphones compatibles Bluetooth – peuvent ainsi être connectés à distance, simplifiant l'utilisation de l'espace pour les présentations nécessitant l'utilisation de sources audio portables. Par défaut, le port 1 de l'installation achemine l'audio vers la zone 1 et le port 2 de l'installation achemine l'audio vers la zone 2, mais des options d'acheminement alternatives « Zone 1 et zone 3 » et « Toutes les zones » sont disponibles pour le port 1, et « Zone 2 et zone 4 » pour le port 2 en déplaçant les cavaliers internes. Le port Facility est équipé d'un seuil de bruit fixe pour éliminer les bruits de fond en l'absence de signal d'entrée. Notez que les claviers LM-2 permettent également le contrôle à distance du niveau sonore et la sélection de la source audio.

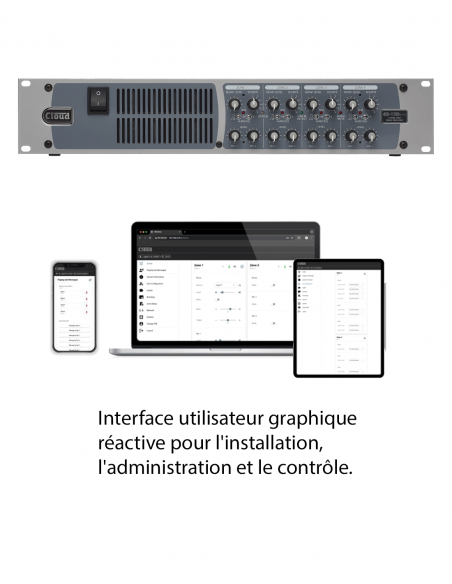

Les mélangeurs amplifiés de la gamme Cloud 46 sont compatibles avec les claviers de commande à distance standard des gammes Cloud RL-1 et RSL-6 : la RL-1 permet de régler le niveau sonore dans chaque zone ; la RSL-6 permet de régler le niveau sonore et de sélectionner la source dans chaque zone. Des options de contrôle à distance plus complètes sont disponibles via les ports série RS-232 et Ethernet, permettant ainsi l’intégration de mélangeurs amplifiés avec des systèmes de contrôle AV tiers. Le protocole série offre des fonctions globales telles que la coupure du micro, la coupure de la musique et la mise hors tension de l’appareil, ainsi que des fonctions par zone telles que la coupure du micro, le réglage du niveau sonore et la sélection de la source musicale.

Ces appareils sont très économes en énergie et consomment très peu en veille. Une fonction de mise hors tension automatique, sélectionnable par l'utilisateur, place l'appareil en mode veille à très faible consommation après une période prédéfinie sans signal. La LED d'état bicolore en façade indique ce mode.
