L'amplificateur MA80FT peut délivrer 80 W sous 4 ohms (Low-Z) ou 25/70/100V (Hi-Z). L'étage d'amplification est entièrement protégé contre les surtensions et bénéficie également d'une protection thermique. Une fonction de temporisation à l'allumage coupe le signal de sortie lors de la mise sous tension et hors tension afin de protéger les haut-parleurs.
L'amplificateur combine deux entrées ligne stéréo asymétriques avec une entrée microphone symétrique. Les entrées stéréo sont sommées en mono en interne pour former le canal audio. L'entrée LIGNE 1 peut être priorisée sur l'entrée LIGNE 2 via un commutateur DIP situé sur le panneau arrière, permettant ainsi la connexion de modules de mémorisation de messages, etc. L'entrée microphone peut être configurée (par un autre commutateur DIP) pour être automatiquement prioritaire sur les entrées ligne lorsqu'un signal microphone est présent, permettant son utilisation pour les annonces. Une alimentation phantom 12 V est disponible sur l'entrée microphone et est sélectionnable par un cavalier interne.

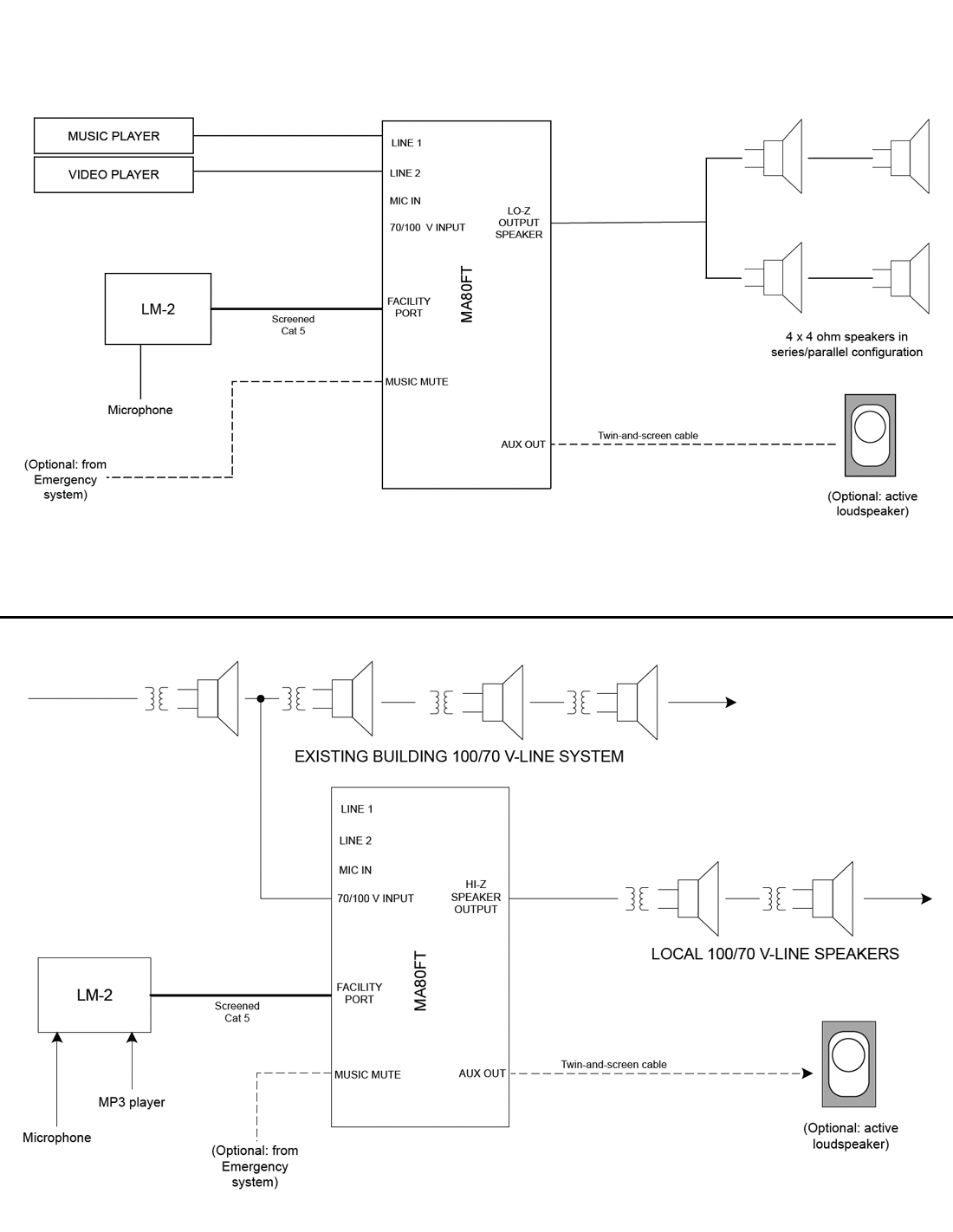

Pour permettre l'intégration aux systèmes de sonorisation/d'assistance vocale (PA/VA) 100/70/25 V, le canal micro dispose également d'une entrée haute impédance. Celle-ci permet au sous-système local piloté par le MA80FT de diffuser des annonces de radiomessagerie et/ou d'urgence provenant d'un système principal. Si le système existant du bâtiment est utilisé pour la musique d'ambiance, la connexion haute impédance peut être acheminée vers l'entrée LINE 2 en déplaçant un cavalier interne. La musique d'ambiance est ainsi diffusée dans la zone couverte par le MA80FT, avec l'avantage d'un contrôle de niveau local ou à distance pour cette zone uniquement.

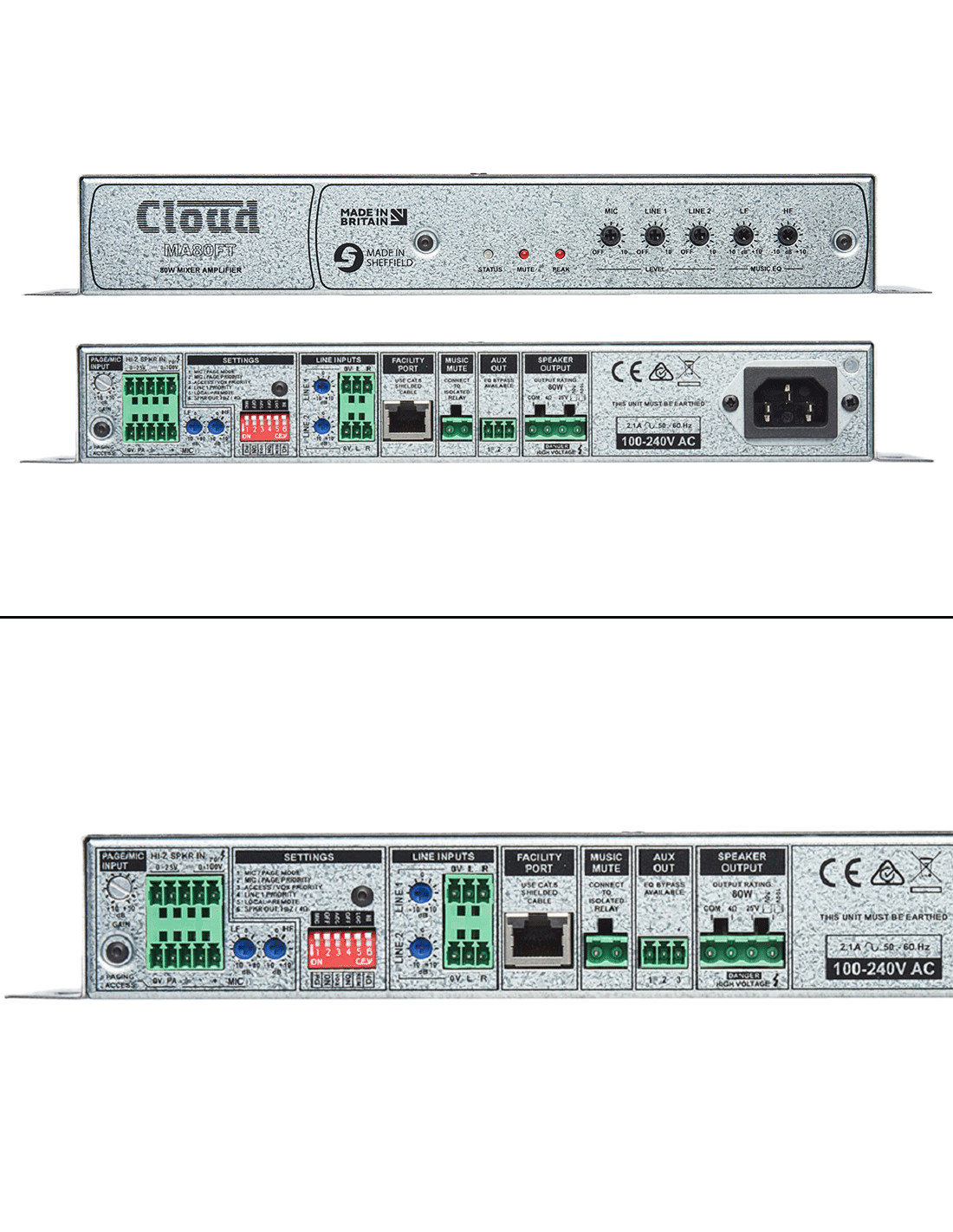

Face Avant
Des commandes en façade permettent de régler les niveaux des entrées micro, ligne 1 et ligne 2. Des égaliseurs basses et hautes fréquences sont également présents pour le canal audio, permettant d'optimiser la réponse de l'amplificateur en fonction des enceintes utilisées et de l'acoustique de la pièce. Une LED de crête s'allume lorsque la protection contre l'écrêtage dynamique de l'amplificateur se déclenche, signalant ainsi clairement l'apparition de distorsion.
Face Arrière
Sur le panneau arrière, chaque entrée ligne dispose d'un réglage de gain préréglé, tandis que l'entrée micro possède un réglage de gain préréglé ainsi que des réglages d'égalisation des basses et des aigus.
Un filtre high-pass à 65 Hz, sélectionnable par cavalier interne, précède l'étage de sortie et permet au MA80 de piloter des systèmes d'enceintes de 100/70/25V (via un transformateur externe). Il est également possible d'y installer une carte d'égalisation afin d'optimiser la réponse en fréquence de l'amplificateur pour l'adapter à différentes marques et modèles d'enceintes installées.
Une sortie ligne auxiliaire symétrique permet de connecter des amplificateurs de puissance supplémentaires, d'alimenter des enceintes actives ou pour toute autre application. Le signal disponible sur cette sortie est le même mélange des entrées micro et ligne alimentant l'étage d'amplification de puissance. Cependant, en déplaçant un cavalier interne, il est possible de modifier la source afin de désactiver les commandes d'égalisation en façade (qui continueront néanmoins d'affecter la sortie principale).
Comme la plupart des produits Cloud, le MA80FT est équipé d'une entrée de coupure du son, permettant ainsi de se conformer aux réglementations locales en matière de sécurité incendie ; l'entrée microphone reste active lorsque la coupure du son est activée. Une LED de coupure du son en façade s'allume lorsque cette fonction est activée.
Port Facilty
L'une des fonctionnalités les plus utiles du MA80FT est son port d'entrée auxiliaire. Ce dernier permet de connecter un module d'entrée externe des séries Cloud LM-2 (pour les sources filaires) ou BT-1 (pour les sources sans fil Bluetooth) via un câble Cat 5 blindé facile à installer. Microphones et/ou sources audio (microphones sans fil, tables de mixage DJ, lecteurs MP3, ordinateurs portables, etc.), y compris les ordinateurs portables, tablettes et smartphones compatibles Bluetooth, peuvent ainsi être connectés localement. Cette configuration simplifie l'utilisation de l'espace pour les présentations nécessitant l'utilisation de sources audio portables. L'entrée auxiliaire est équipée d'un seuil de bruit fixe afin d'éliminer les bruits de fond en l'absence de signal d'entrée. Les modules LM-2 permettent également de contrôler à distance le niveau sonore et de sélectionner l'entrée LINE 1 ou LINE 2.
Sécurité
Pour faciliter l'installation du MA80FT conformément aux normes locales, un kit d'adaptation pour encastrement (référence CA947034) est disponible en option. Ce kit peut être installé ultérieurement sur le panneau arrière, remplaçant ainsi le connecteur d'entrée IEC* par une connexion secteur non amovible à l'amplificateur. Le MA80FT est alors parfaitement adapté à une installation permanente au plafond ou dans un plénum.
Le MA80FT est très économe en énergie et consomme très peu en veille. Une fonction de mise hors tension automatique, sélectionnable par l'utilisateur, place l'amplificateur en mode veille à très faible consommation après une période prédéfinie d'inactivité. Une LED bicolore en façade indique l'état de fonctionnement et clignote en rouge ou en vert en cas de dysfonctionnement, la couleur dépendant de la nature du problème.
